Вентилятор ВВСМ-2. Технические характеристики и принцип работы

СохранитьСохраненоУдалено 0

  • Продукт
  • Характеристики
Вентиляторы мельничные типа ВМ, ВМ-I, ВМ-Дл и ВВСМ центробежные одностороннего всасывания предназначены для транспортировки угольной пыли ...
Добавить в список желанийДобавлено в список желанийУдалено из списка желаний 1
Диаметр рабочего колеса, м

1.7

Частота вращения рабочего колеса двигателя(синхронная), max, об/мин

1000

Типоразмер двигателя

АИР315S6У2 АИР355SМ6У2

Мощность электродвигателя, кВт

110 / 200

Производительность на всасывании, м3/ч

33000

Полное давление, даПа

512

Температура перемещаемой среды на всасывании, С

80

КПД max, %

62

Предельная запыленность перемещаемой среды, г/м3

500

Предельная температура перемещаемой среды на всасывании, С

200

Габариты без э/дв., LxBxH, мм

2386х2850х2430

Масса без э/дв., кг

3950

Угол разворота корпуса при поставке (монтаже)

45°-135°  через 15°

Устройство и принцип работы

Конструктивные особенности и варианты исполнения вентиляторов мельничных ВВСМ-2:

  • Прямой привод
  • Корпус улитки спирально-поворотныйОдностороннего всасывания
  • Количество лопаток — 6
  • Лопатки плоские радиальные
  • Направление вращения — правое и левое.

Условия эксплуатации мельничных вентиляторов ВВСМ-2

Конструкция вентиляторов рассчитана на установку их после сепараторов и циклонов и допускает запыленность потока воздуха до 500 г угольной пыли на 1 м3 воздуха. Допускается эксплуатация вентиляторов при скорости вращения до 1000 об/мин. Максимальная температура перемещаемой среды для мельничных вентиляторов составляет 200 °С.

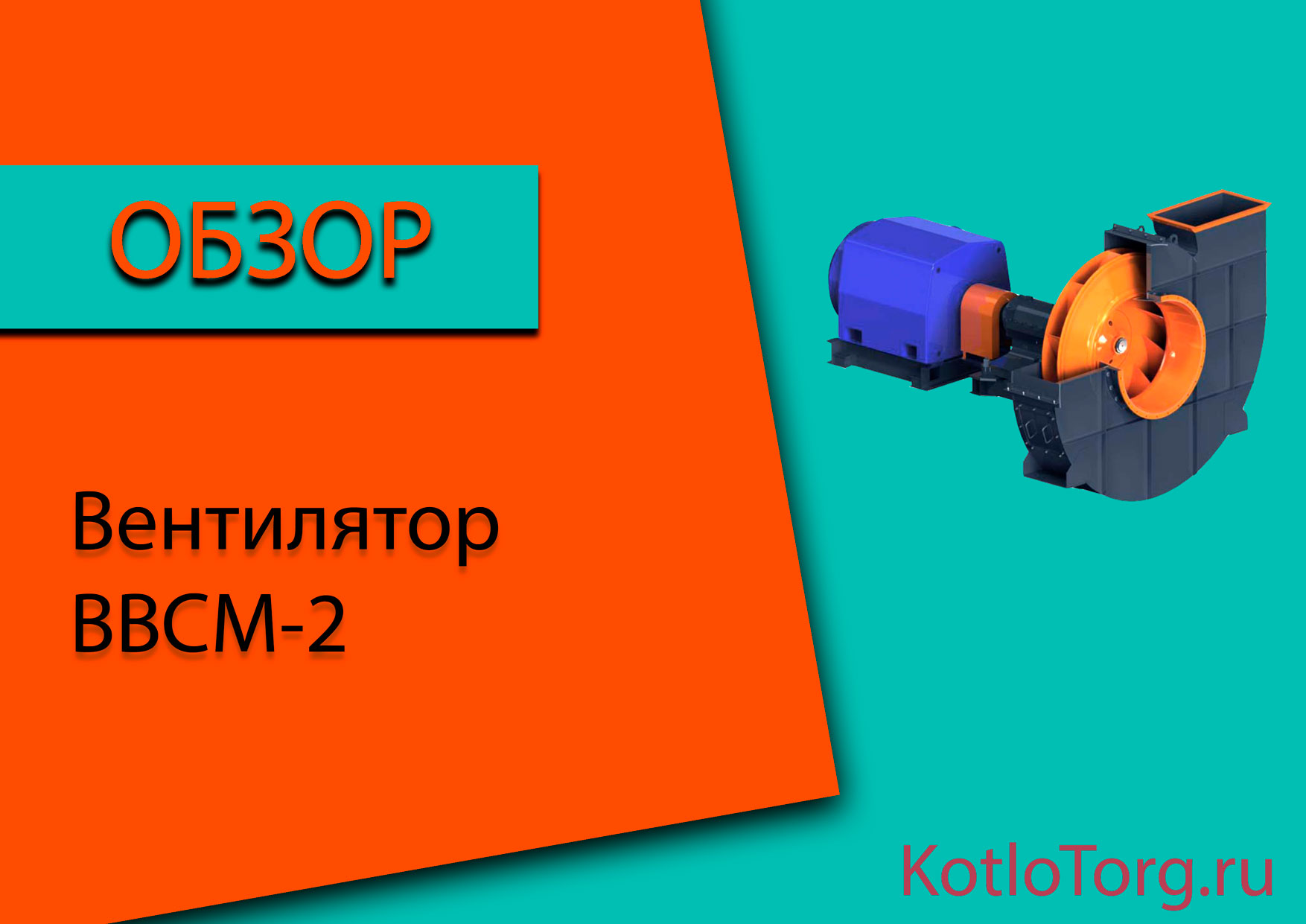

Общий вид ВВСМ-2

Общий вид ВВСМ-2
