Как подобрать бак ГВС и обвязать бойлер косвенного нагрева

Как подобрать расширительный бак для гвс

Мембранный бак для ГВС, это чрезвычайно важный элемент обвязки бойлера косвенного нагрева. Чтобы вы в этом убедились, я расскажу вам историю, затем перейдём к выбору параметров бака, а после этого вообще рассмотрим основные элементы обвязки бойлера.

Бак должен компенсировать температурное расширение горячей воды в бойлере при нагревании.

Вода при расширении должна уходить в бак, сжимая его воздушную часть, чтобы давление в бойлере росло медленно, и не превышало порога срабатывания предохранительного клапана.

А здесь воздух вытек, весь бак заполнен водой, сжиматься нечему, воде из бойлера расширяться некуда.

Давление быстро превышало 6 бар, и клапан регулярно срабатывал, сбрасывая часть воды.

После нескольких десятков таких сбросов предохранительные клапаны начинают подтекать.

А тут еще заботливые монтажники отвели сброс в канализацию.

Пользователь вообще не понимает что происходит, чудеса какие-то.

Теперь понимаете, насколько важно, чтобы воздуха в баке хватало на мягкую работу системы?

Рекомендую брать просто 10% от объёма бойлера. Если точно такого нет, то берите следующий по линейке объем.

Бойлер 100 литров – берите бак 12.

Бойлер 150 литров – бак 16, бойлер 200 литров — бак 24 литра.

С завода баки приходят 2,5 бара. Кто-то ставит прямо так, кто-то сдувает зачем-то до 1.8.

Воздух в бак нужно накачивать исходя из давления холодной воды.

Например, приходит в дом 4 бара из центрального водоснабжения или из скважины.

Давление воздуха в баке создайте чуть больше, например 4,2 бара.

Если оставить в баке 2,5 бара, то после подключения бака к системе, холодная вода сожмет в нем воздух до тех же самых четырёх бар, и рабочий объем воздуха уменьшится почти наполовину.

А если бак докачать до 4,2, то будет работать весь объём бака и начнёт работать только с началом реального расширения воды.

И так три правила:

  1. Берите бак не менее 10% от объёма бойлера.
  2. Выставляёте начальное давление в баке на 0,2 бара больше чем в трубопроводе холодной воды.
  3. Никогда не отводите сброс в канализацию. Выведите трубку в банку или бутылку, чтобы сразу увидеть, что кран сплёвывает и вовремя подкачать бак.

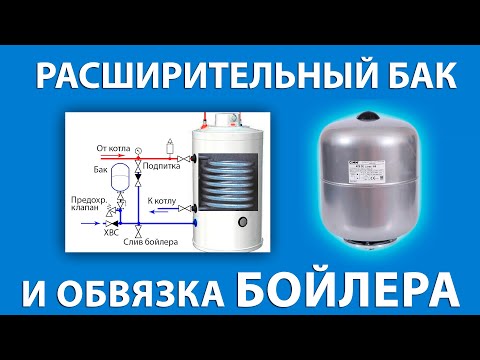

Элементы обвязки бойлера

Сначала холодная вода проходит через обратный клапан, который нужен для того чтобы нагретая в бойлере вода не уходила обратно в систему холодного водоснабжения.

Не будь его, давление в бойлере всегда равнялось бы давлению в холодном водопроводе.

С баком мы уже разобрались, а клапан нужен на 6 бар.

Для присоединения и отсоединения бака рекомендую применять сгон отсекатель.

Он устроен так, что отсоединять и обслуживать бак можно будет быстро и легко.

Как видите, между бойлером и баком нет запорной арматуры кроме сгона — отсекателя.

Наверху на подаче теплоносителя от котла к змеевику бойлера вы видите автоматический воздухоотводчик. Он служит для удаления воздуха из змеевика.

Рекомендую ставить. У меня была проблема из-за воздуха в змеевике.

Обратите внимание, как элегантно можно решить вопрос подпитки системы отопления. Видите кран подпитки? Он служит для периодического пополнения системы водой.

Обратный клапан под краном не даст теплоносителю контура отопления уйти в систему водоснабжения, если давление там при подпитке окажется ниже, чем в отоплении.

Манометр покажет новое давление в системе отопления.

Очень удобно, когда он рядом с краном подпитки.

Если предохранительный клапан сработал, значит, из бака вытек воздух, или прохудилась мембрана.

Открутите колпачок ниппеля бака и нажмите на шток.

Если пошла вода, то порвана мембрана и бак нужно заменить.

Если ничего не пошло, или зашипел воздух – значит нужно его подкачать:

  • отдайте накидную гайку на сгоне — отсекателе,
  • откройте сливной кран (красная рукоятка) и слейте воду,
  • подкачайте давление, например автомобильным насосом,
  • закройте сливной клан.
  • присоедините и затяните накидную гайку.

Всё. Система снова готова к работе.

Отличительные особенности баков для горячего водоснабжения.

  • Паспортная рабочая температура -10 ÷ +100 °С. Только я не знаю когда в бойлере будет минус 10.
  • Рабочее давление 10 бар.
  • Заводское давление газовой подушки 2,5 бара.
  • Часто они белые, но не обязательно. Этот как видите — некрашеная нержавейка.

Удачи.
Сергей Волков.
