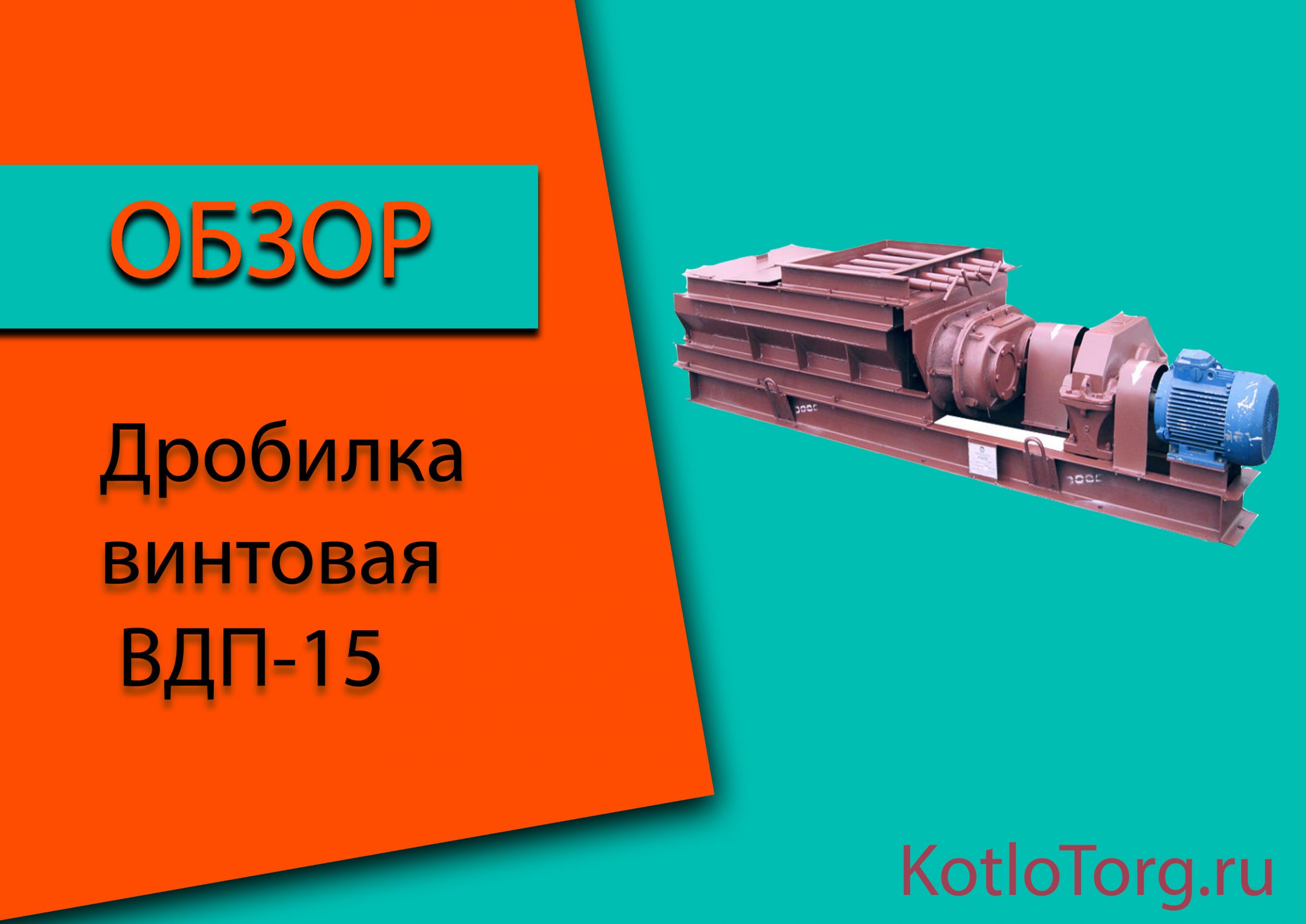

Дробилки-питатель винтовые ВДП-15. Характеристика и принцип работы
[toc]
Назначение
Винтовая дробилка – питатель ВДП-15 (далее дробилка) предназначена для дробления и равномерной выдачи на транспортное устройство бурых и каменных углей. Дробилка устанавливается в системах топливоподачи производственных и отопительных котельных.
Дробилка по своим конструктивным особенностям не предназначена для дробления твёрдых пород, прочность которых превышает прочность угля.
Устройство и принцип работы
Дробилка представляет собой стационарную дробящетранспортную машину непрерывного действия (см. рис.1). Все узлы дробилки устанавливаются на основной раме – 1, которая выполнена сварной. Корпус дробилки – 4 выполнен сварным, с днищем желобчато-решетчатой формы. В нем устанавливаются винты дробящие – 2, 3 и угледробитель стальной – 6. Ячейки днища имеют размеры 40×40 мм. Для удобства обслуживания дробилки во время эксплуатации корпус имеет съемные – 7, 8 и откидную – 9 крышки.
Для ремонтных целей над загрузочным окном корпуса, между бункером раздачи и дробилкой, устанавливается фланец – 5 со штыковым горизонтальным шибером. Винты левого и правого исполнения с переменным шагом витков — сварные, выполняют одновременно роль транспортного и дробящего органа. Одним концом они соединяются с валом коробки передачи – 10, а другим устанавливаются в подшипниках задней опоры – 15.
Коробка передачи крепится к корпусу дробилки болтами. Корпус коробки чугунный, разъемный, валы установлены на шариковых подшипниках. Для распределения осевых усилий, возникающих на винтах, установлены упорные подшипники. Конструкция корпуса позволяет производить монтаж и демонтаж взаимосвязанных с ним узлов как во время сборки, так и на месте эксплуатации. Передача вращения винтам дробилки осуществляется от электродвигателя – 13 через редуктор – 14 посредством муфт упругой – 11, уравнительной – 12 и коробки передач – 10. Дробление угля осуществляется при контакте его с витками винтов и рифами угледробителя.
Управление дробилкой должно осуществляться со специального пульта, имеющего пуско-наладочную аппаратуру, обеспечивающего работу дробилки в рабочем и пусконаладочном режимах. Перед пуском дробилки должен подаваться звуковой предупредительный сигнал. Для предохранения механизмов дробилки от поломки при перегрузках уравнительная муфта выполнена со срезным пальцем.
Рис. 1. Общий вид дробилки ВДП-15
1 – рама; 2,3 – винт; 4 – корпус; 5 – окно приемное; 6 – угледробитель; 7 –крышка; 8 – крышка; 9 – крышка откидная; 10 – коробка передач; 11 – муфта; 12 – муфта уравнительная; 13 – электродвигатель; 14 – редуктор; 15 – опора задняя; а, б, с, d – точки смазки.
Рис. 2. Схема расположения фундаментных болтов
Технические характеристики
| Наименование параметра | Значение |
| Производительность, т/ч: | 15 |
| Крупность загружаемого материала (не более), мм: | 300 |
| Частота вращения винтов, об/мин (не менее): | 60 |
| Фракция дробления (не более), мм: | 40 |
| Мощность электродвигателя, кВт: | 11 |
| Частота вращения электродвигателя, об/мин: | 1500 |
| Габаритные размеры (не более), мм: | |
| длина: | 3340 |
| ширина: | 1055 |
| высота: | 745 |
| Масса дробилки, кг: | 1500 |
- Производительность, т/ч: 15
