Частота вращения рабочего колеса двигателя(синхронная), max, об/мин
1000
Типоразмер двигателя
АИР315S6У2 АИР355SМ6У2
Мощность электродвигателя, кВт
110 / 200
Производительность на всасывании, м3/ч
60000
Полное давление, даПа
475
Температура перемещаемой среды на всасывании, С
80
КПД max, %
62
Предельная запыленность перемещаемой среды, г/м3
500
Предельная температура перемещаемой среды на всасывании, С
200
Габариты без э/дв., LxBxH, мм
2474х3009х2634
Масса без э/дв., кг
4420
Угол разворота корпуса при поставке (монтаже)
45°-135° через 15°
Устройство и принцип работы
Конструктивные особенности и варианты исполнения вентиляторов мельничных ВВСМ-3:
Прямой привод
Корпус улитки спирально-поворотный
Одностороннего всасывания
Количество лопаток — 6
Лопатки плоские радиальные
Направление вращения — правое и левое.
Условия эксплуатации мельничных вентиляторов ВВСМ-3
Конструкция вентиляторов рассчитана на установку их после сепараторов и циклонов и допускает запыленность потока воздуха до 500 г угольной пыли на 1 м3 воздуха. Допускается эксплуатация вентиляторов при скорости вращения до 1000 об/мин. Максимальная температура перемещаемой среды для мельничных вентиляторов составляет 200 °С.

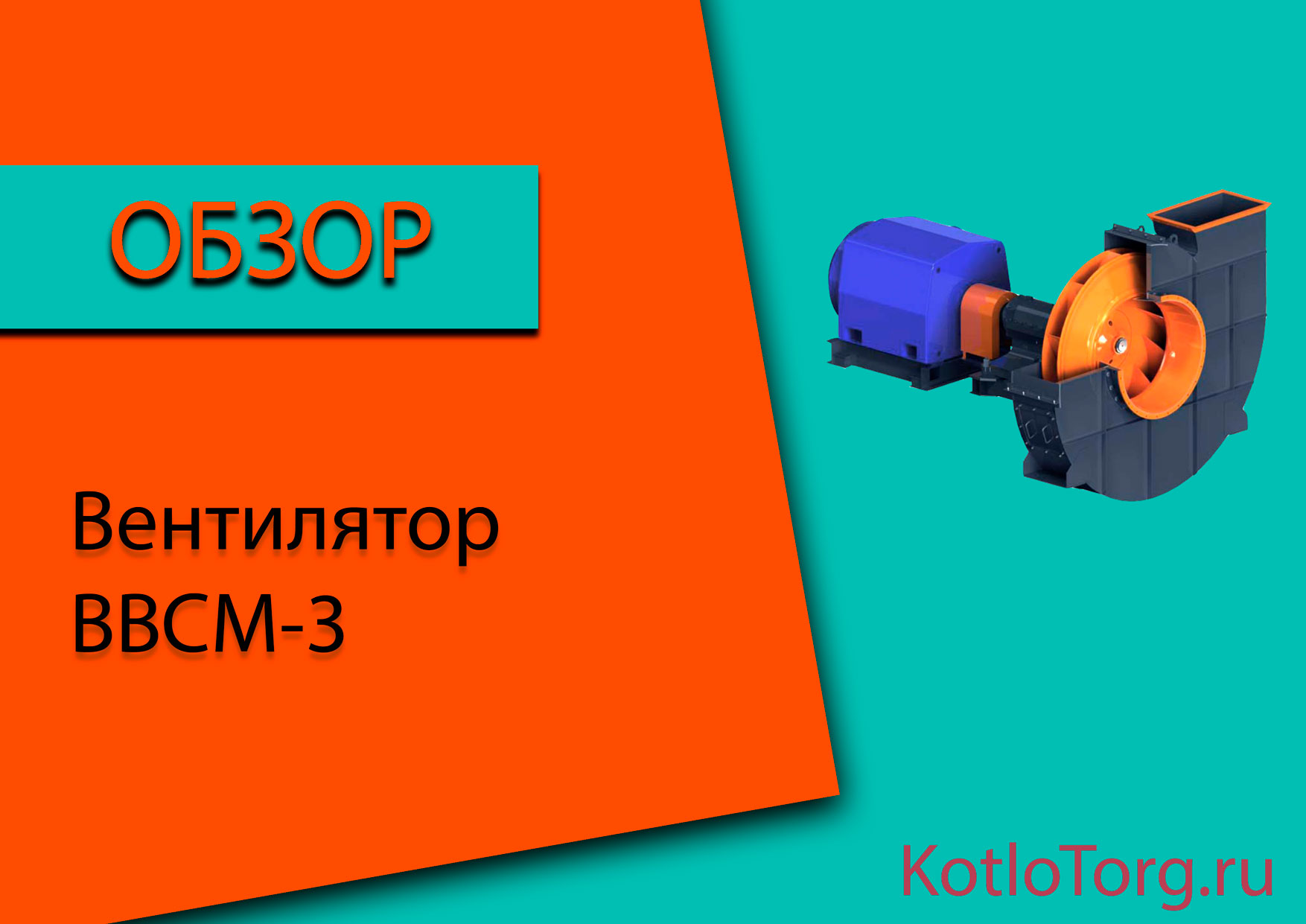

Общий вид ВВСМ-3
Технические характеристики
Общий обзор
Описание
Компания/Партнер
Доступность
Пользовательский рейтинг
Характеристики
Диаметр рабочего колеса, м
Частота вращения рабочего колеса двигателя(синхронная), max, об/мин
Типоразмер двигателя
Мощность электродвигателя, кВт
Производительность на всасывании, м3/ч
Полное давление, даПа
Температура перемещаемой среды на всасывании, С
КПД max, %
Предельная запыленность перемещаемой среды, г/м3
Предельная температура перемещаемой среды на всасывании, С
Добавить в список желанийДобавлено в список желанийУдалено из списка желаний1
Вентиляторы мельничные типа ВМ, ВМ-I, ВМ-Дл и ВВСМ центробежные одностороннего всасывания предназначены для транспортировки угольной пыли пневматическим методом и устанавливаются в системах пылеприготовления работающих на твердом топливе котлов. Вентиляторы ВМ позволяют создавать высокое давление при сравнительно небольшой производительности. В процессе работы они подвергаются интенсивному абразивному воздействию со стороны основного транспортируемого продукта – угольной пыли.
В наличии
-
1.8
1000
АИР315S6У2 АИР355SМ6У2
110 / 200
60000
475
80
62
500
200
2474х3009х2634
4420
45°-135° через 15°
Вентилятор ВВСМ-3. Технические характеристики и принцип работы
