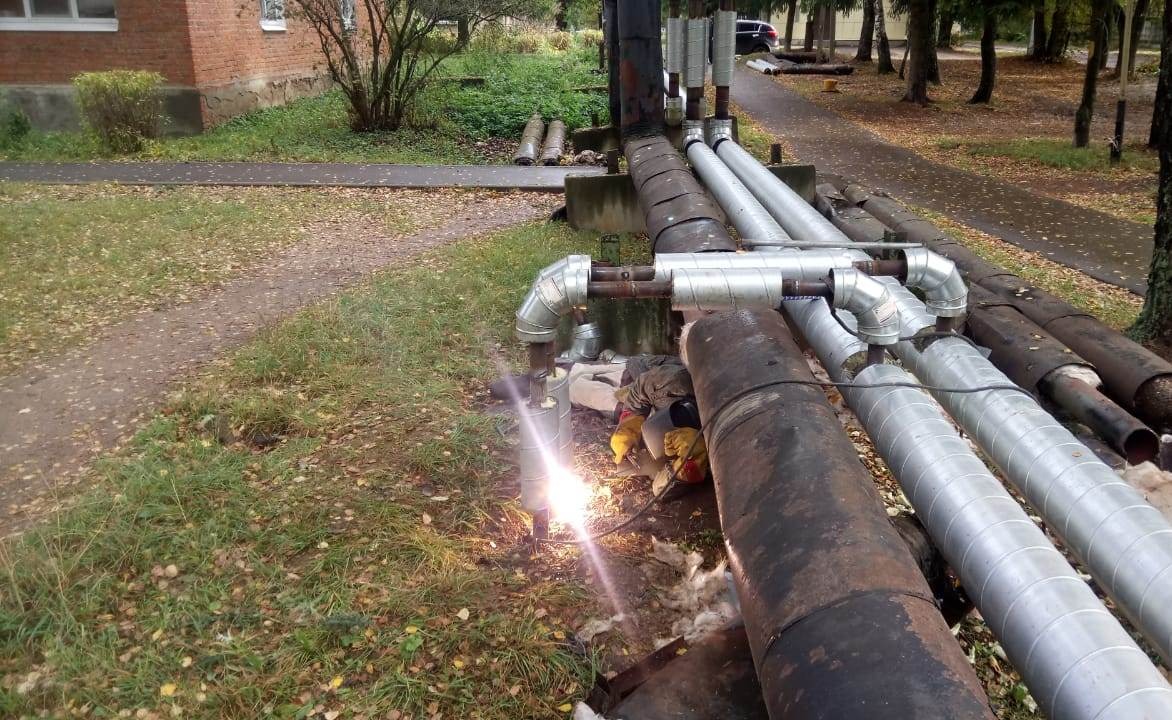

Категории трубопроводов пара и горячей воды

01.12.2020

1244 Просмотры 0

[toc+]

Содержание

Категории трубопроводов

В соответствии с требованиями «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды», утвержденных Госгортехнадзором СССР 10 марта 1970 г., все трубопроводы, транспортирующие водяной пар с рабочим давлением более 0,07 МПа или горячую воду с температурой свыше 115°С, делятся на четыре категории (табл. 1-1).

Категории трубопроводов по Правилам устройства и безопасной эксплуатации трубопроводов пара и горячей воды Госгортехнадзора

	Среда	Рабочие параметры среды
	Среда	температура °С	Давление (избыточное) МПа
Трубопроводы 1 категории	а) Перегретый пар б) Перегретый пар в) Перегретый пар г) Перегретый пар д) Горячая вода, насыщенный пар	>580 >540—580 >450-540 ≥450 >115	Не ограничено Не ограничено Не ограничено >3,9 >8.0
Трубопроводы 2 категории	а) Перегретый пар б) Перегретый пар в) Горячая пода, насыщенный пар	>350—450 >350 >115	<3,9 2,2-3,9 3,9-8,0
Трубопроводы 3 категории	а) Перегретый пар б) Перегретый пар в) Горячая вода, насыщенный пар	>250-350 ≤250 >115	≤2,2 1,6-2,2 1,6—3,9
Трубопроводы 4 категории	а) Перегретый и насыщенный пар б) Горячая вода	>115—250 >115	0,07—1,6 ≤1.б

Правила Госгортехнадзора не распространяются на:

трубопроводы, расположенные в пределах парогенератора;
сосуды, входящие в систему трубопроводов и являющиеся их неотъемлемой частью;
трубопроводы первой категории с наружным диаметром менее 51 мм и трубопроводы остальных категорий с наружным диаметром менее 76 мм:
сливные, продувочные и выхлопные трубопроводы;
пароперепускные трубопроводы в пределах паровых турбин и отбора пара от турбины до задвижки;
трубопроводы атомных электростанций и реакторов;
трубопроводы, изготовленные из неметаллических материалов.

При определении категории трубопровода рабочими параметрами транспортируемой среды следует считать для:

паропроводов от парогенераторов — давление и температуру пара по их номинальным значениям на выходе из парогенератора (за пароперегревателем);
паропроводов от турбин, работающих с противодавлением,— максимально возможное давление в противодавлении, предусмотренное техническими условиями на поставку турбины, и максимально возможную температуру пара в противодавлении при работе турбины на холостом ходу;
паропроводов от нерегулируемых и регулируемых отборов пара от турбины — максимально возможные давление и температуру пара в отборе;
паропроводов от редукционных и редукционно- охладительных установок—максимальное давление и температуру редуцированного пара, принятые в проекте установки;
трубопроводов питательной воды после деаэраторов— номинальное давление воды с учетом гидростатического давления столба жидкости r температуру насыщения в деаэраторе;
трубопроводов питательной воды после питательных насосов и подогревателей высокого давления (ПВД) —наибольшее давление, создаваемое в напорном трубопроводе питательными насосами при закрытой задвижке и максимальном давлении на всасывающей линии насосов, и максимальную расчетную температуру воды за последним подогревателем высокого давления. При применении питательных насосов с турбоприводом и электронасосов с гидромуфтой—1,05 номинального давления насоса, поршневых насосов— 1,2 номинального давления в парогенераторе;
подающих и обратных трубопроводов водяных тепловых сетей — наибольшее давление воды с учетом работы насосных подстанции на трассе и рельефа местности и максимальную температуру воды в подающем трубопроводе.

Категории трубопроводов горючих газов я жидкостей
Категория трубопроводов	Рабочие параметры среды
	давление (не избыточное), МПа	температура °С
1 2 3 4	Независимо 2,5-6,4 1,6-2,5 <1,6	350-700 250—350 и —70-0 120—250 и —70-0 <120

Категория трубопровода, определенная по рабочим параметрам среды (при отсутствии на нем устройств, изменяющих эти параметры), относится ко всему трубопроводу независимо от его протяженности.

При определении категории трубопроводов в случаях, когда давление и температура протекающей среды отличны от приведенных в табл. 1-1. исходят из наибольшего параметра.

Если трубопровод по давлению соответствует категории 3а, а по температуре — 2б, то этот трубопровод относят к категории 2б. Если например, температура среды в трубопроводе 450°С, а давление среды 3,9 МПа, то его относят к категории 1в.

Согласно СНиП III-Г.9.62 трубопроводы горючих газов и жидкостей также подразделяются на четыре категории, приведенные в табл. 1-2.

Трубопроводы, транспортирующие сжиженные газы, классифицируются с отнесением на одну категорию выше приведенной в табл. 1-2.
