Сколько груза вешать на рычажные предохранительные клапана

0

Грузы рычажных предохранительных клапанов должны быть застопорены и запломбированы так, чтобы исключалась возможность их самопроизвольного перемещения.

Во избежание случайного перемещения грузы рычажных предохранительных клапанов должны быть застопорены болтом на рычаге. Кочегар сам не имеет права передвигать и регулировать клапаны. Это разрешается делать только в присутствии лица, ответственного за котел. Предохранительные клапаны регулируют в зависимости от давления.

Настройку клапана производят двумя способами:

Количественная регулировка

Масса утяжелителя обеспечивает прижатие штока к золотнику, необходимое количество грузов определяют исходя из уровня давления, при определенном значении которого происходит срабатывание клапана.

Перемещение грузов по рычагу.

Чем дальше от корпуса клапана расположен груз на рычаге, тем большее давление потребуется для срабатывания предохранительного оборудования. С помощью данного способа производят более точную регулировку клапана.

По завершении настройки и фиксации утяжелителя на устройство надевают защитный кожух и пломбируют его с целью предотвращения несанкционированной перенастройки.

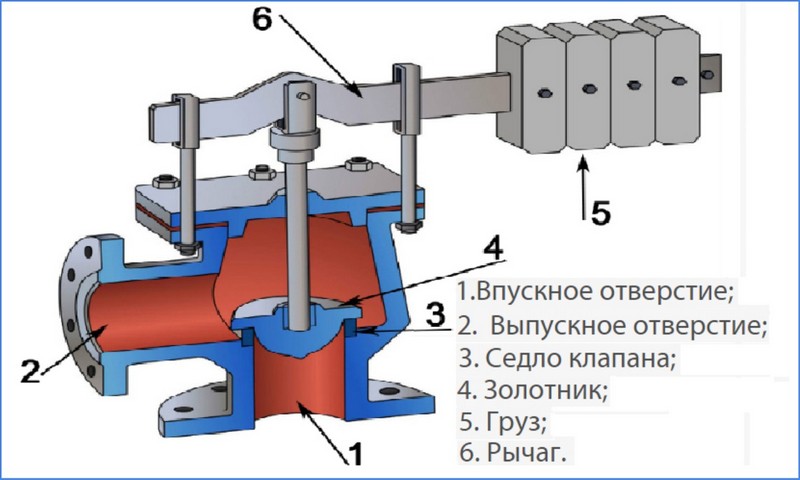

Рычажный предохранительный клапан с грузом.
Рычажный предохранительный клапан с грузом. 1 — корпус; 2 — шток; 3- клапан; 4- рычаг; 5 — груз. В одном корпусе располагаются два предохранительных клапана, каждый со своим рычагом и грузом.

Справочные данные для выбора и установки грузов на рычагах предохранительных клапанов 17ч3бр (17ч18бр) и 17ч5бр (17ч19бр).



Ду25

Ду40

Ду50 и 80(50х2)

Ду80 и 125(80х2)

Ду100 и 150(100х2)

Диапазон рабочего давления
Рр, кгс/см2

Кол-во грузов весом 5кг каждый

Длина плеча рычага L, мм

Кол-во грузов весом 11,5кг каждый

Длина плеча рычага L, мм

Кол-во грузов весом 11,5кг каждый

Длина плеча рычага L, мм

Кол-во грузов весом 24кг каждый

Длина плеча рычага L, мм

Кол-во грузов весом 27кг каждый

Длина плеча рычага L, мм

2-4

1

355-920

2-5

1

220-790

3-6

1

210-540

5-7

2

600-800

3-9

1

110-390

4-9

1

174-490

6-9

2

510-755

8-10

3

680-865

7-11

2

368-537

10-13

3

565-715

11-13

4

715-855

10-16

2

200-362

2

275-465

12-16

3

390-535

14-16

4

595-680

5

715-835
