Артикул: 30157 Категория:

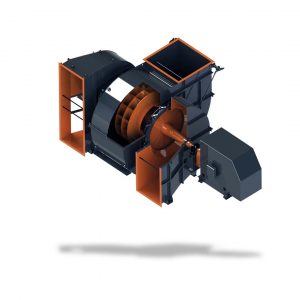

Вентилятор ВДH-24х2М

0
Сравнить

Центробежные вентиляторы двухстороннего всасывания типа ВДН x 2 предназначены для подачи воздуха в топки стационарных паровых котлов паропроизводительностью от 35 до 2650 т/ч. Допускается применение вентиляторов в технологических установках для перемещения чистого воздуха. Максимально допустимая температура воздуха на входе в вентиляторы не должна превышать +100°С.

Цены

Характеристики : Вентилятор ВДH-24х2М

Диаметр крыльчатки, м 2.4
Частота вращения рабочего колеса двигателя(синхронная), max, об/мин 750
Типоразмер двигателя АОД-800/400-8/10У1
Мощность электродвигателя, кВт 800
Потребляемая мощность, кВт -
Производительность на всасывании, м3/ч 500000
Полное давление, даПа 438
Температура перемещаемой среды на всасывании, С 30
КПД max, % 86
Предельная запыленность перемещаемой среды, г/м3 0, 1
Предельная температура перемещаемой среды на всасывании, С 100
Габариты без э/дв., LxBxH, мм 5900х4820х4670
Масса без э/дв., кг 20816
Угол разворота корпуса при поставке (монтаже) 90° (0°-270° через 45°)

Основными узлами вентилятора ВДH-24х2М являются: рабочее колесо, ходовая часть, улитка, всасывающая воронка, два всасывающих кармана (левый и правый) и два осевых направляющих аппарата (левый и правый).

Рабочее колесо вентилятора ВДH-24х2М состоит из крыльчатки и ступицы. Крыльчатка представляет собой сварную конструкцию, состоящую из 32 листовых назад загнутых лопаток (16X2), расположенных между основным (коренным) и двумя коническими (покрывающими) дисками. Ступица, выполненная из стального литья, прикрепляется к основному диску крыльчатки болтовым соединением, что обеспечивает возможность демонтажа крыльчатки с вала вместе со ступицей или без нее. На валу ходовой части ступица крепится двумя разрезными коническими втулками, закрепляемыми шпильками, расположенными на обоих торцах ступицы.

Ходовая часть состоит из кованого вала, двух разъемных чугунных корпусов подшипников, двух радиальных сферических роликоподшипников, узлов уплотнения (левого и правого) и упругой втулочно-пальцевой муфты, соединяющей вал машины непосредственно с валом электродвигателя. Подшипник со стороны электродвигателя является опорно-упорным, с другой стороны — опорным. Корпуса подшипников монтируются на подставках, которые крепятся к общему фундаменту фундаментными болтами.

Улитка и всасывающие карманы вентилятора ВДH-24х2М выполняются сварными из листовой и профильной стали. Для создания необходимой жесткости торцовые стенки улитки и всасывающих карманов усиливаются ребрами. В улитках и всасывающих карманах имеются лазы и один смотровой люк, обеспечивающие возможность технического осмотра проточной части дымососов при кратковременных остановах. Всасывающая воронка состоит из листового вальцованного конфузора и точеного кольца, имеющих фланцы и соединенных болтами.

Режим работы вентилятора ВДH-24х2М устанавливается двумя осевыми направляющими аппаратами (левым и правым), состоящими из сварного цилиндрического корпуса с направляющей полосой, по которой перемещается на роликах поворотное кольцо; и 12 профильных лопаток, соединенных с поворотным кольцом рычажной системой. Привод направляющих аппаратов осуществляется от электроисполнительного механизма типа МЭО.

Отзывы пользователя

0.0 из 5
0
0
0
0
0
Оставить отзыв

Отзывов пока нет.

Будьте первым, кто оставит отзыв к “Вентилятор ВДH-24х2М”

Вентилятор ВДH-24х2М в сборе:

  • Улита (корпус спиральный) ;
  • Крыльчатка;
  • Направляющие аппараты – 2 штуки (правый и левый);
  • Всасывающие карманы – 2 штуки;
  • Ходовая часть
  • Электродвигатель 800 КВт, 750 об/мин.

Дополнительная комплектация:

  • Исполнительный механизм МЭО;
  • Устройство плавного пуска электродвигателя;
  • Частотный преобразователь для электродвигателя;
  • Стопорное устройство вентилятора.

Запасные части для вентилятора ВДH-24х2М:

  • Улита (корпус спиральный) для вентилятора ВДH-24х2М;
  • Крыльчатка вентилятора ВДH-24х2М;
  • Направляющие аппараты для вентилятора ВДH-24х2М;
  • Всасывающие карманы для вентилятора ВДH-24х2М;
  • Диффузор (всасывающая воронка с кольцом в сборе) для вентилятора ВДH-24х2М;
  • Ходовая часть вентилятора ВДH-24х2М;
  • Полумуфты для вентилятора ВДH-24х2М;
  • Вал для вентилятора ВДH-24х2М;
  • Стопорное устройство для вентилятора ВДH-24х2М;
  • Ступица вентилятора вентилятора ВДH-24х2М;
  • Корпус ходовой части вентилятора ВДH-24х2М;
  • Крышка корпуса ходовой части вентилятора ВДH-24х2М;
  • Торцевые крышки ходовой части вентилятора ВДH-24х2М;
  • Исполнительный механизм МЭО для вентилятора ВДH-24х2М;
  • Устройство плавного пуска электродвигателя вентилятора ВДH-24х2М;
  • Частотный преобразователь для электродвигателя вентилятора ВДH-24х2М.
