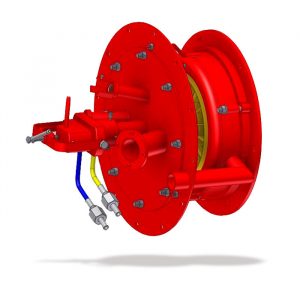

Горелка ГМ-7

Добавить в список желанийДобавлено в список желанийУдалено из списка желаний 0

Горелки газомазутные ГМ-7,0 предназначены для раздельного сжигания природного газа и топочного мазута и используются с паровыми газомазутными котлами типа ДЕ-ГМ, а также с водогрейными котлами, разработанными на базе паровых котлов ДЕ-ГМ.

Цены

Характеристики : Горелка ГМ-7

Размеры
Масса, кг

145

Specification
Габаритные размеры, не более

800х885х885

Номинальная тепловая мощность, МВт (Гкал/ч)

8,14(7)

Коэффициент рабочего регулирования по тепловой мощности, не менее

5

Номинальное давление мазута перед форсункой, МПа (кгс/см^2)

1,8(18)

Номинальное давление газа перед горелкой, кПа

25(2500)

Номинальный расход мазута, кг/ч

723

Номинальный расход газа, м3/ч

827

Содержание окиси углерода (СО), %, мазут

0.05

Содержание оксидов Азота (Nox) мг/м3, мазут

350

Применяемость к котлам

ДЕ-10 ГМО, ДЕВ-10 ГМО

Допускается кратковременное совместное сжигание газа и мазута во время перехода с одного вида топлива на другой.

Горелки ГМ-7,0 выпускаются правого направления вращения воздуха (в случае необходимости есть возможность изготовления горелки левого направления вращения воздуха).

Правым считается направление вращения воздуха по часовой стрелке, если смотреть на горелку с фронта котла, левым – против движения часовой стрелки.

Горелки ГМ-7,0 по способу организации аэродинамики факела относятся к вихревым, по количеству воздушных потоков — к однопоточным.

Основными элементами горелки ГМ-7,0 являются: паромеханическая форсунка, газовая часть, лопаточный завихритель воздуха, опора.

Распыливание жидкого топлива в горелке осуществляется паромеханической быстросъёмной форсункой.

Паромеханическая форсунка состоит из топливного ствола, паровой трубы, топливного завихрителя, парового завихрителя, распределительной шайбы, накидной гайки, корпуса, фланца, скобы и винта.

Топливный ствол и паровая труба крепятся к корпусу, при этом топливный ствол располагается концентрично внутри паровой трубы.

Жидкое топливо по топливному штуцеру и пар по паровому штуцеру, подаются в топливный и паровой каналы фланца и дальше в одноименные каналы в корпусе. Из корпуса жидкое топливо попадает в топливный ствол, а пар в кольцевой канал между наружной поверхностью топливного ствола и внутренней поверхностью паровой трубы.

Топливный завихритель, паровой завихритель, распределительная шайба и накидная гайка образуют распыливающую головку форсунки.

В распыливающей головке, которую образуют топливный завихритель, паровой завихритель, распределительная шайба и накидная гайка, жидкое топливо через отверстия распределительной шайбы поступает в кольцевой канал топливного завихрителя и далее, по тангенциальным каналам, попадает в камеру завихрения, приобретая поступательно-вращательное движение. Выходя из сопла топливного завихрителя в виде пленки, жидкое топливо распадается на мелкие капли, образуя конус распыла.

Паровой завихритель имеет тангенциальные каналы для закручивания парового потока, камеру завихрения и выходное отверстие.

Пар, выходя закрученным потоком рядом с соплом топливного завихрителя, участвует в процессе распыливания топлива.

Направление закрутки топлива и пара предусмотрено в одну сторону.

Направление закрутки топлива и пара противоположно закрутке воздуха.

Рабочей поверхностью распределительной шайбы является поверхность, к которой примыкает топливный завихритель. Необходимая плотность между распыливающими деталями достигается за счёт высокой чистоты прилегающих поверхностей.

Для сохранения характеристик форсунки в течение срока эксплуатации и уменьшения износа, топливный завихритель, паровой завихритель и распределительная шайба изготавливаются из стали ХВГ с последующей термообработкой, а их проточные и уплотняющие поверхности имеют высокую чистоту обработки.

На фронтальной плоскости горелки имеются газоподводящий патрубок и патрубки для установки запально-защитного устройства и фотодатчика.

Регулировать глубину вхождения распыливающей головки форсунки относительно воздушного завихрителя и ориентировать форсунку (менять угол) относительно оси горелки или топки при проведении пусконаладочных работ позволяет крепление фланца.

Газовая часть представляет собой устройство, состоящее из газового кольцевого коллектора с газовыводящими отверстиями и подводящей трубы.

Кольцевой коллектор в сечении имеет прямоугольную форму. К торцу газового коллектора присоединен обтекатель для плавного входа воздуха в воздухонаправляющее устройство (ВНУ). Внутри газового коллектора приварена разделительная обечайка, позволяющая равномерно распределять газ по коллектору при наличии одной газоподводящей трубы и сравнительно высокой скорости газа на входе в коллектор.

Газовыводные отверстия в коллекторе расположены в один ряд. Сечение и шаг газовых отверстий рассчитаны с учётом оптимального внедрения газовых струй в воздушный поток.

Лопаточный завихритель правой или левой закрутки воздушного потока является одним из основных узлов в проточной части ВНУ горелки. Завихритель состоит из профильных лопаток, внутренней и внешней обечаек. Профильные лопатки позволяют уменьшить (по сравнению с прямыми) аэродинамическое сопротивление ВНУ.

Чугунная или стальная сварная опора виде кольца с цилиндрическими выступами с обеих сторон предназначена для крепления горелки к фронту котла.

Отзывы пользователя

0.0 из 5
0
0
0
0
0
Оставить отзыв

Отзывов пока нет.

Будьте первым, кто оставит отзыв к “Горелка ГМ-7”

Базовая комплектация горелки ГМ-7,0:

  • Корпус горелки ГМ-7,0
  • Газовоздушная часть горелки ГМ-7,0
  • Газораспределительная часть горелки ГМ-7,0
  • Паромеханическая форсунка горелки ГМ-7,0
  • Фланец горелки ГМ-7,0

Запасные части к горелке ГМ-7,0:

  • Газовоздушную част горелки ГМ-7,0
  • Газораспределительную часть горелки ГМ-7,0
  • Фланец горелки ГМ-7,0
  • Форсунку горелки ГМ-7,0
  • Завихрители горелки ГМ-7,0
  • Топливный ствол горелки ГМ-7,0
  • Паровую трубу горелки ГМ-7,0
