Вентиляторы ВД и ВДН
Вентиляторы ВД или ВДН используется для нагнетания воздуха в топки котельных агрегатов и создания необходимой тяги в котельных, ТЭЦ и других. Отличие ВДН от ВД – рабочее колесо с загнутыми по направлению назад лопастями.
Для удобства выбора воспользуйтесь фильтром или функцией сравнения товаров.
Показ 21 элемента
Статьи, инструкции, обзоры Вентиляторов ВД и ВДН
Вентиляторы дутьевые центробежные ВД, ВДН (характеристики)

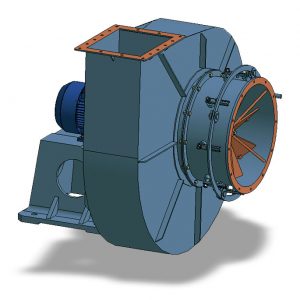

Конструктивное исполнение: вентиляторы ВДН — с посадкой рабочего колеса на вал двигателя-привода
Основными узлами вентиляторов ВДН являются:
рабочее колесо, корпус (улитка), всасывающий патрубок, осевой направляющий аппарат, электродвигатель-привод, постамент. Постамент служит общим несущим элементом, на котором с помощью болтовых соединений в единый поставочный блок монтируются улитка в сборе с осевым направляющим аппаратом и двигатель с насаженнным на его вал рабочим колесом.
Основные технические характеристики и параметры вентиляторов с посадкой рабочего колеса на вал э/дв.
| Тип вентилятора, номер компоновки | Мощность эл/дв, КВт. | Полное дав-е, даПа | Темп. график,`С. | КПД, % | Произв-ть м3/час | Габариты (LxBxH), мм. | Масса, кг |
| ВДН-6,3-1000 00.8048.102-03 | 3,0. | 62,5 | 200. | 83 | 3400 | 1150х 1240х 1075. |
363 |
| ВДН-6,3-1500 00.8048.102 | 5,5. | 138 | 200. | 83 | 5100 | 1150х 1240х 1075. |
365 |
| ВДН-8-1000 00.8048.083-06 | 11,0. | 99,0 | 200. | 83 | 6970 | 1165х 1470х 1285. |
518 |
| ВДН-8-1500 00.8048.083-04 | 15,0. | 223,0 | 200. | 83 | 10460 | 1165х 1470х 1285. |
525 |
| ВДН-9-1000 00.8048.084-06 | 11,0. | 125,0 | 200. | 83 | 9930 | 1205х 1647х 1368. |
543 |
| ВДН-9-1500 00.8048.084-04 | 15,0. | 283,0 | 200. | 83 | 14900 | 1205х 1647х 1368. |
548 |
| ВДН-10-1000 00.8048.085-06 | 11,0. | 155,0 | 200. | 83 | 13620 | 1288х 1825х 1485. |
625 |
| ВДН-10-1500 00.8048.085-04 | 30,0. | 352,0 | 200. | 83 | 20430 | 1360х 1825х 1485. |
690 |
| ВДН-11,2-1000 00.8048.086-06 | 22,0. | 194,0 | 200. | 83 | 19130 | 1477х 2038х 1685. |
986 |
| ВДН-11,2-1500 00.8048.086-04 | 55,0. | 441,0 | 200. | 83 | 28700 | 1505х 2038х 1685. |
1063 |
| ВДН-12,5-1000 00.8048.087-06 | 30,0. | 243,0 | 200. | 83 | 26600 | 1626х 2238х 2040. |
1125 |
| ВДН-12,5-1500 00.8048.087-04 | 90,0. | 552,0 | 200. | 83 | 39900 | 1745х 2238х 2040. |
1354 |
| ВДН-13-1000 00.8048.099 | 45,0. | 275,0 | 200. | 83 | 29000 | 1815х 2270х 1990. |
1475 |
| ВДН-13-1500 00.8048.099-02 | 132,0. | 620,0 | 200. | 83 | 43000 | 2080х 2270х 1990. |
1811 |
