Вентилятор ВВСМ-1. Технические характеристики и принцип работы

СохранитьСохраненоУдалено 0

  • Продукт
  • Характеристики
Вентиляторы мельничные типа ВМ, ВМ-I, ВМ-Дл и ВВСМ центробежные одностороннего всасывания предназначены для транспортировки угольной пыли ...
Добавить в список желанийДобавлено в список желанийУдалено из списка желаний 0
Диаметр рабочего колеса, м

1.5

Частота вращения рабочего колеса двигателя(синхронная), max, об/мин

1500

Типоразмер двигателя

5A250S4У2

Мощность электродвигателя, кВт

75

Производительность на всасывании, м3/ч

14000

Полное давление, даПа

530

Температура перемещаемой среды на всасывании, С

80

КПД max, %

62

Предельная запыленность перемещаемой среды, г/м3

500

Предельная температура перемещаемой среды на всасывании, С

200

Габариты без э/дв., LxBxH, мм

2320х2540х2150

Масса без э/дв., кг

1850

Угол разворота корпуса при поставке (монтаже)

45°-135°  через 15°

Устройство и принцип работы

Конструктивные особенности и варианты исполнения вентиляторов мельничных ВВСМ-1:

  • Прямой привод
  • Корпус улитки спирально-поворотный
  • Одностороннего всасывания
  • Количество лопаток — 6
  • Лопатки плоские радиальные
  • Направление вращения — правое и левое.

Условия эксплуатации мельничных вентиляторов ВВСМ-1

Конструкция вентиляторов рассчитана на установку их после сепараторов и циклонов и допускает запыленность потока воздуха до 80 г угольной пыли на 1 м3 воздуха. Допускается эксплуатация вентиляторов при скорости вращения до 1500 об/мин.

Максимальная температура перемещаемой среды для мельничных вентиляторов составляет 200 °С.

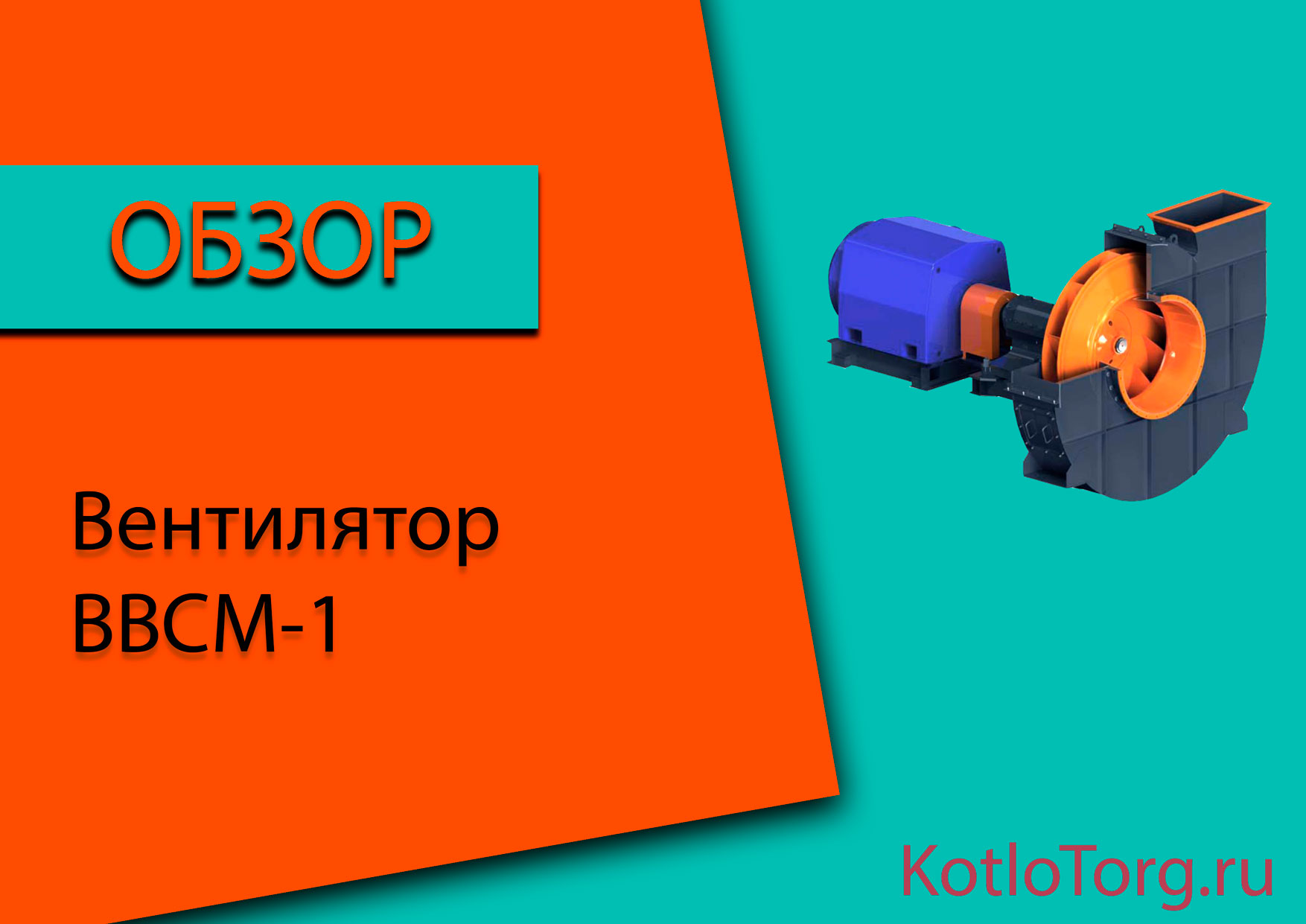

Общий вид ВВСМ-1

Общий вид ВВСМ-1
