Вентилятор ВМ-180. Технические характеристики и принцип работы

Вентилятор ВМ-180. Технические характеристики и принцип работы
Вентилятор ВМ-180. Технические характеристики и принцип работы

0

  • Продукт
  • Характеристики
Вентиляторы мельничные типа ВМ, ВМ-I, ВМ-Дл и ВВСМ центробежные одностороннего всасывания предназначены для ...
0
Сравнить
Диаметр рабочего колеса, м 1.83
Частота вращения рабочего колеса двигателя(синхронная), max, об/мин 1500
Типоразмер двигателя ДАЗО4-560Х-4У1
Мощность электродвигателя, кВт 1250
Производительность на всасывании, м3/ч 180000
Полное давление, даПа 1475
Температура перемещаемой среды на всасывании, С 70
КПД max, % 72
Предельная запыленность перемещаемой среды, г/м3 80
Предельная температура перемещаемой среды на всасывании, С 200
Габариты без эл/двиг., LxBxH, мм 2690х3460х3080
Масса без эл/двиг., кг 6890

Устройство и принцип работы

Конструктивные особенности и варианты исполнения вентиляторов мельничных ВМ-180:

  • Одностороннего всасывания
  • Корпус спиральный поворотный
  • Радиально оканчивающиеся
  • Количество лопаток — 10

Направление вращения — правое и левое. Определяется со стороны всасывания.

В действие мельничный вентилятор ВМ-180 приводится с помощью электродвигателя. Вращение его рабочего колеса может происходить в правом либо левом направлении со скоростью 1500 оборотов в минуту. При изготовлении этот элемент подвергается сначала статической балансировке, затем, уже в сборе с ходовой частью устройства – динамической.

Материалами изготовления служат обычная углеродистая и нержавеющая (коррозионностойкая) сталь 12х18н10т, толщина стальных листов подбирается с учетом предполагаемого абразивного износа, стенки спирального корпуса усиливаются оребрением.

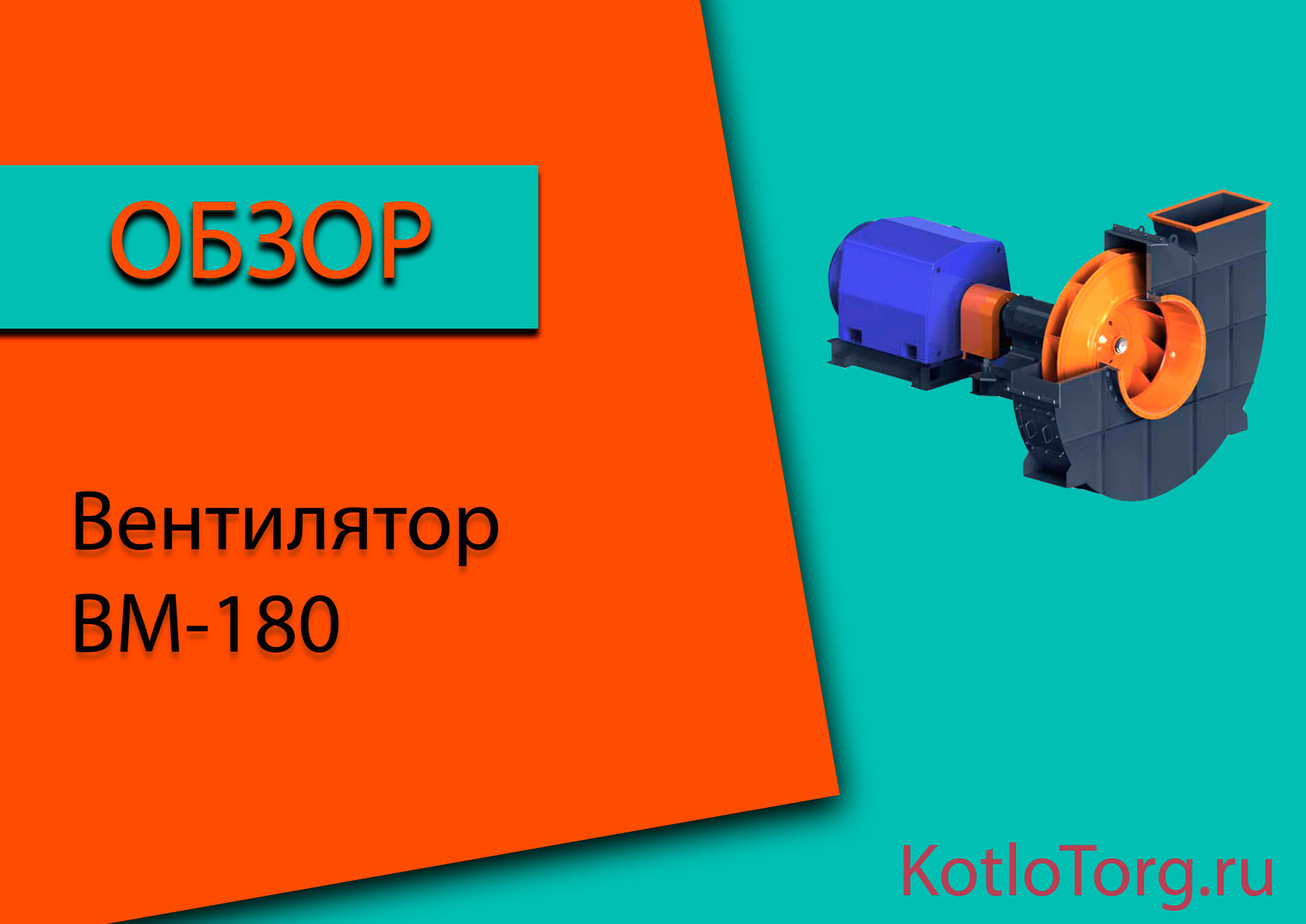

Общий вид ВМ-180

Общий вид ВМ-180
