Частота вращения рабочего колеса двигателя(синхронная), max, об/мин
1500
Типоразмер двигателя
АИР315S4У2
Мощность электродвигателя, кВт
160
Производительность на всасывании, м3/ч
38000
Полное давление, даПа
744
Температура перемещаемой среды на всасывании, С
70
КПД max, %
82
Предельная запыленность перемещаемой среды, г/м3
80
Предельная температура перемещаемой среды на всасывании, С
200
Габариты без э/дв., LxBxH, мм
1900х2485х2280
Масса без э/дв., кг
2610
Угол разворота корпуса при поставке (монтаже)
255° (0°-180° через 15°)
Устройство и принцип работы
Конструктивные особенности и варианты исполнения вентиляторов мельничных ВМ-15:
Одностороннего всасывания
Корпус спиральный поворотный
Назад загнутые лопатки
Количество лопаток — 10
Направление вращения — правое и левое. Определяется со стороны всасывания.
В действие мельничный вентилятор ВМ-15 приводится с помощью электродвигателя. Вращение его рабочего колеса может происходить в правом либо левом направлении со скоростью 1500 оборотов в минуту. При изготовлении этот элемент подвергается сначала статической балансировке, затем, уже в сборе с ходовой частью устройства – динамической.
Материалами изготовления служат обычная углеродистая и нержавеющая (коррозионностойкая) сталь 12х18н10т, толщина стальных листов подбирается с учетом предполагаемого абразивного износа, стенки спирального корпуса усиливаются оребрением.

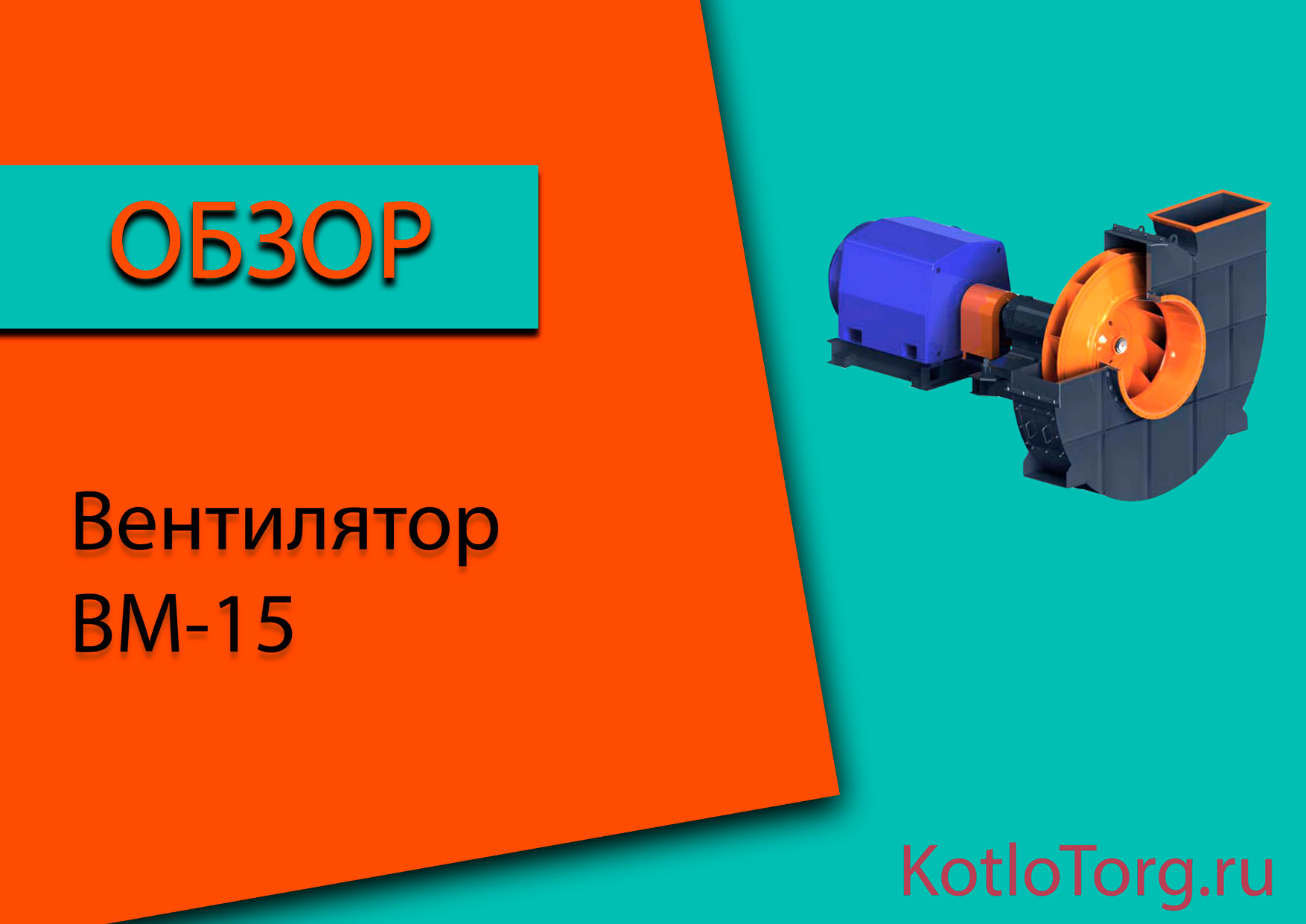

Общий вид ВМ-15
Технические характеристики
Общий обзор
Описание
Компания/Партнер
Доступность
Пользовательский рейтинг
Характеристики
Диаметр рабочего колеса, м
Частота вращения рабочего колеса двигателя(синхронная), max, об/мин
Типоразмер двигателя
Мощность электродвигателя, кВт
Производительность на всасывании, м3/ч
Полное давление, даПа
Температура перемещаемой среды на всасывании, С
КПД max, %
Предельная запыленность перемещаемой среды, г/м3
Предельная температура перемещаемой среды на всасывании, С
Добавить в список желанийДобавлено в список желанийУдалено из списка желаний0
Вентиляторы мельничные типа ВМ, ВМ-I, ВМ-Дл и ВВСМ центробежные одностороннего всасывания предназначены для транспортировки угольной пыли пневматическим методом и устанавливаются в системах пылеприготовления работающих на твердом топливе котлов. Вентиляторы ВМ позволяют создавать высокое давление при сравнительно небольшой производительности. В процессе работы они подвергаются интенсивному абразивному воздействию со стороны основного транспортируемого продукта – угольной пыли.
В наличии
-
1.5
1500
АИР315S4У2
160
38000
744
70
82
80
200
1900х2485х2280
2610
255° (0°-180° через 15°)
Вентилятор ВМ-15. Технические характеристики и принцип работы
