Вентилятор ВГД-20У. Технические характеристики и принцип работы

СохранитьСохраненоУдалено 0

  • Продукт
  • Характеристики
Вентиляторы горячего дутья типа ВГД и ВГДН центробежные одностороннего всасывания предназначены для подачи горячего воздуха в топку или его ...
Добавить в список желанийДобавлено в список желанийУдалено из списка желаний 0
Диаметр рабочего колеса, м

2.0

Частота вращения рабочего колеса двигателя(синхронная), max, об/мин

750

Типоразмер двигателя

ДАЗО4-450Х-8У1

Мощность электродвигателя, кВт

315

Производительность на всасывании, м3/ч

154000

Полное давление, даПа

296

Температура перемещаемой среды на всасывании, С

400

КПД max, %

72

Предельная запыленность перемещаемой среды, г/м3

Предельная температура перемещаемой среды на всасывании, С

400

Габариты без э/дв., LxBxH, мм

3077х3380х3030

Масса без э/дв., кг

4735

Угол разворота корпуса при поставке (монтаже)

255° (0°-270° через 15°)

Устройство и принцип работы

Конструкция вентиляторов горячего дутья ВГД-20У

Конструкция вентиляторов горячего дутья выполнена по типу дутьевых вентиляторов типа ВД.

Вентилятор состоит из следующих основных узлов: рабочего колеса, спирального корпуса, ходовой части с крыльчаткой охлаждения, осевого направляющего аппарата и рамы под ходовую часть.

Рабочее колесо вентиляторов ВГД-20У представляет собой сварную конструкцию, состоящую из крыльчатки и ступицы. Крыльчатка состоит из 32-х вперёд загнутых лопаток, расположенных между основным (коренным) и коническим (покрывающим) дисками. Лопатки крыльчатки и конический диск штампованные. Ступица, выполненная из стального литья, приваривается к основному диску крыльчатки.

Ходовая часть вентиляторов ВГД-20У состоит из кованого вала, подшипников качения, расположенных в общем корпусе, имеющем горизонтальный разъем, крыльчатки охлаждения, узла уплотнения и упругой втулочно-пальцевой муфты, соединяющей вал машины непосредственно с валом электродвигателя.

Крыльчатка охлаждения устанавливается на участке вала между корпусом ходовой части и улиткой и служит для уменьшения передачи тепла, распространявшегося в процессе эксплуатации машин вдоль вала от рабочего колеса в сторону подшипников.

Улитка вентиляторов ВГД-20У сварная из листовой и профильной стали. Для создания необходимой жесткости улитки торцевые стенки усиливаются оребрением из полос.

Принимая во внимание повышенную температуру перекачиваемого газа воздушной смеси, крыльчатка рабочего колеса, входной патрубок и направляющий аппарат производится из низкоуглеродистой молибденовой стали типа 12Х18 Н9Т или 12ХМ.

Условия эксплуатации вентиляторов горячего дутья ВГД-20У:

Вентиляторы горячего дутья ВГД-20У предназначены для долговременной работы на открытом воздухе и в помещении (вне здания под защитой от атмосферных осадков) в условиях умеренного климата (исполнение У, категория размещения 2). Разрешается температура окружающей среды не ниже -30°С. Предельная температура воздуха перед вентагрегатом не должна превышать 400°С.

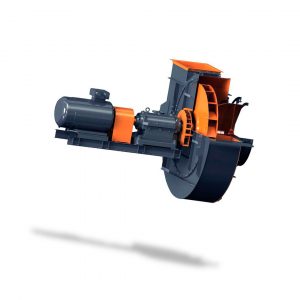

Общий вид ВГД-20У

Общий вид ВГД-20У
