Вентилятор дутьевой центробежный котельный ВДН-15-1500 одностороннего всасывания, из листовой углеродистой стали, предназначен для подачи воздуха в ...
Добавить в список желанийДобавлено в список желанийУдалено из списка желаний0
Вентилятор ВДН-15 исполнен с посадкой рабочего колеса на вал ходовой части привода, корпус спиральный поворотный. Направление вращения рабочего колеса — правое и левое.Вентилятор ВДН-15 поставляется с углом разворота нагнетательного патрубка 255°, при монтаже корпус может быть установлен с углом разворота нагнетательного патрубка от 0° до 270° через 15°.
Вентилятор ВДН-15 разработан по аэродинамической схеме 0,55-40°-1 МО ЦКТИ (ВНИИАМ), отличающейся высоким КПД и хорошей регулируемостью.
Основными узлами вентиляторов ВДН-15 являются: рабочее колесо, корпус (улитка), всасывающий патрубок, осевой направляющий аппарат, блок привода. Блок привода состоит из сварной рамы, ходовой части и электродвигателя. Ходовая часть состоит из корпуса, крышек, двух подшипниковых узлов, вала и соединительной упругой втулочно-пальцевой муфты, облегчающей замену двигателя.
Рабочее колесо состоит из основного диска, переднего конического диска, 16-ти назад загнутых лопаток и ступицы. Рабочие колеса отбалансированы на заводе-изготовителе, класс точности балансировки 4 (ГОСТ 22061).
Сварной спиральный корпус собран из двух боковых стенок и обечайки. Для создания необходимой жёсткости торцевые стенки корпуса усиливаются оребрением из полос. К передней стенке корпуса приваривается всасывающий патрубок цилиндрической формы.
Регулирование производительности и полного давления вентилятора ВДН-15 осуществляется осевым направляющим аппаратом. Осевой направляющий аппарат состоит из сварного цилиндрического корпуса, поворотного кольца, восьми листовых лопаток, соединенных с поворотным кольцом рычажной системой и обтекателем. Направляющий аппарат устанавливается на входе воздушного потока в корпус. Лопатки синхронно поворачиваются в направлении вращения рабочего колеса на угол от 0° до 90°. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования.
По отдельному договору с Заказчиком с вентилятором ВДН-15 может поставляться всасывающий карман. Всасывающий карман устанавливается на входе потока воздуха в корпус (крепится к патрубку болтами) и позволяет, изменяя направление потока на 90°, стабилизировать его и повысить КПД тягодутьевой машины.

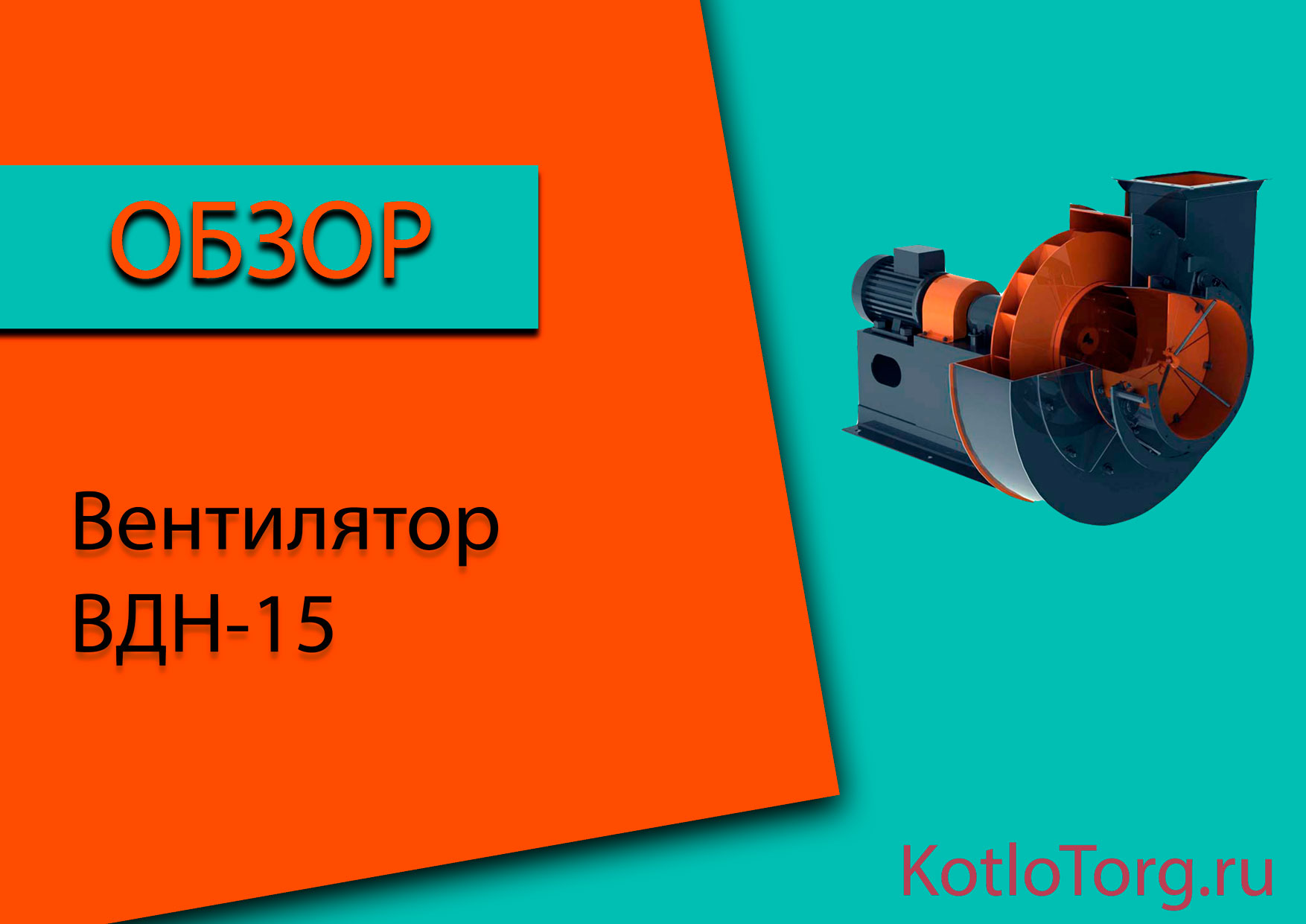

Общий вид ВДН-15
Технические характеристики
Общий обзор
Описание
Компания/Партнер
Доступность
Пользовательский рейтинг
Отзыв
Характеристики
Диаметр рабочего колеса, м
Частота вращения рабочего колеса двигателя(синхронная), max, об/мин
Типоразмер двигателя
Мощность электродвигателя, кВт
Потребляемая мощность, кВт
Производительность на всасывании, м3/ч
Полное давление, даПа
Температура перемещаемой среды на всасывании, С
КПД max, %
Предельная запыленность перемещаемой среды, г/м3
Предельная температура перемещаемой среды на всасывании, С
Добавить в список желанийДобавлено в список желанийУдалено из списка желаний0
Вентилятор дутьевой центробежный котельный ВДН-15-750 одностороннего всасывания, из листовой углеродистой стали, предназначен для подачи воздуха в топки паровых и водогрейных котлов малой и средней мощности.
Добавить в список желанийДобавлено в список желанийУдалено из списка желаний1
Центробежные дутьевые вентиляторы одностороннего всасывания типа ВДН предназначены для подачи воздуха в топки паровых котлов. Такими вентиляторами комплектуются котлы с уравновешенной тягой паропроизводительностью 1…960 т/ч, а также газомазутные водогрейные котлы теплопроизводительностью 0,5…180 Гкал/ч.
Добавить в список желанийДобавлено в список желанийУдалено из списка желаний0
Вентилятор дутьевой центробежный котельный ВДН-15-1500 одностороннего всасывания, из листовой углеродистой стали, предназначен для подачи воздуха в топки паровых и водогрейных котлов малой и средней мощности.
В наличии
-
1.5
1500
АИР355М4
315
218
77500
880
30
84
0.1
200
3480(2070)
