Устройство и принцип работы деаэраторов

Деаэрирование котловой воды

Все мы знаем, что такое соли жёсткости и что происходит с аппаратурой (даже самым обычным чайником), в которой нагревается жёсткая вода. Избавиться от солей жёсткости довольно просто. Сложнее удалить растворённые в воде газы и в первую очередь кислород, который вызывает интенсивную коррозию аппаратуры. Особенно при высокой температуре. Как эти газы из воды удалить? Очень просто - в деаэраторе. Фильм подготовлен в ПАО "Роснефть".

Деаэратор предназначен для удаления кислорода и углекислых газов из питательной воды. Устанавливается перед насосами, которые подают воду в котлы.

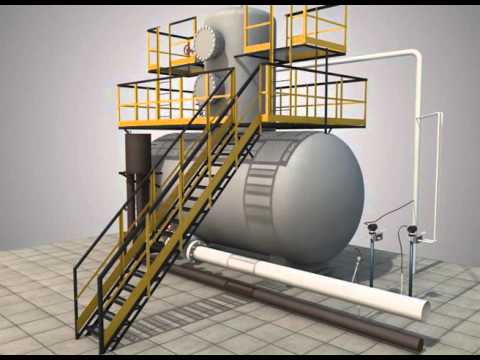

Рис.1. (внешний вид)

Рис.1. (внешний вид)

Кислород является основной причиной коррозии трубопроводов. Причем его агрессивность увеличивается с повышением температуры.

Деаэратор состоит из горизонтальной цилиндрической стальной емкости (бак-аккумулятор) и аэрационной колонки.

Рис.2. (бак-аккумулятор)

Рис.2. (бак-аккумулятор)

Рис.3. (аэрационная колонка)

Рис.3. (аэрационная колонка)

В колонке установлено 5 контактных тарелок.

Рис.4. (контактные тарелки)

Рис.4. (контактные тарелки)

Колонка оборудована двумя боковыми люками для проведения ремонтных работ.

Рис.5. (боковые люки)

Рис.5. (боковые люки)

Имеет штуцера для ввода конденсата и ввода пара.

Рис.6. (штуцер ввода конденсата)

Рис.6. (штуцер ввода конденсата)

Рис.7. (штуцер ввода пара)

Рис.7. (штуцер ввода пара)

Вверху аппарата находится штуцер для отвода газа. Внизу ‒ штуцер для вывода деаэрированной воды.

Рис.8. (штуцер для отвода газа)

Рис.8. (штуцер для отвода газа)

Рис.9. (штуцер для вывода деаэрированной воды)

Рис.9. (штуцер для вывода деаэрированной воды)

Бак деаэратора оборудован указателем уровня, термометрами и манометрами.

Рис.10. (указатель уровня)

Рис.10. (указатель уровня)

Рис.11. (термометр)

Рис.11. (термометр)

Рис.12. (манометр)

Рис.12. (манометр)

Деаэратор устанавливается на фундаментную основу, оборудуется лестницей и площадками с ограждениями для обслуживающего персонала.

Рис.13. (фундаментная основа)

Рис.13. (фундаментная основа)

Рис.14. (лестница и площадкам)

Рис.14. (лестница и площадкам)

Вода с температурой 80-85°С подается в верхнюю часть деаэрационной колонки деаэратора.

Рис.15. (подача воды)

Рис.15. (подача воды)

В нижнюю часть колонки подается пар.

Рис.16. (подача пара)

Рис.16. (подача пара)

Вода стекает сверху вниз по тарелкам, контактирует с паром, где освобождается от растворенных углеродсодержащих газов и кислорода, после чего стекает в емкость деаэратора.

Рис.17. (емкость деаэратора)

Рис.17. (емкость деаэратора)

Уровень воды в аккумуляторном баке поддерживается регулятором уровня в заданных пределах. Деаэрированная питательная вода с температурой 102-104°С питательными насосами подается на блоки установки для участия в технологических процессах.

Рис.18. (подача деаэрированной воды)

Рис.18. (подача деаэрированной воды)

Паровоздушная смесь сверху колонки сбрасывается в атмосферу.

Рис.19. (сброс паровоздушной смеси)

Рис.19. (сброс паровоздушной смеси)

Затраты на деаэрацию намного меньше затрат на замену трубопроводов и оборудования в технологических процессах, в которых используется вода. С использованием деаэрированной воды срок службы оборудования увеличивается почти в 3 раза.
