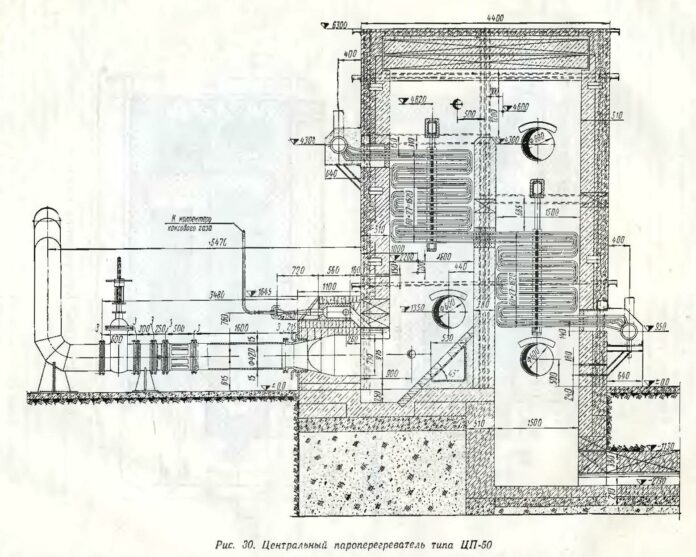

Центральный пароперегреватель типа ЦП-50 (рис. 30) предназначен для перегрева пара, получаемого в котлах-утилизаторах конвертерных установок металлургических заводов. В качестве топлива применяется колошниковый газ доменных печей.
Центральный пароперегреватель имеет П-образную компоновку с двумя параллельными газоходами, состоящими из топочных камер, двух пакетов последовательно включенных змеевиков, один из которых расположен в подъемных, другой — в опускных газоходах. Змеевики пароперегревателя включены во входной коллектор, установленный на задней стене, и в выходной коллектор, установленный на фронтовой стене.>/p>
Топочные камеры оборудованы инжекционными горелками доменного газа производительностью по 4000 нм3/чи подводами дополнительного воздуха. Для розжига обе топочные камеры снабжены небольшими инжекционными горелками коксового газа производительностью 30 нм3/ч.
Каркас центрального пароперегревателя — не несущий, состоит из обвязочных стоек и балок. Сваренные из швеллеров поперечные балки, на которых подвешены пакеты змеевиков, опираются на стены обмуровки и разделительную перегородку. Обмуровка газоходов пароперегревателя выполнена из шамотного и диатомового кирпича. Стены обмуровки имеют разгрузочные своды; потолочное перекрытие представляет собой двойные кирпичные своды. В боковых стенах установлено по три взрывных клапана.
Топочные газы выходят из газоходов пароперегревателя в подземный боров, из которого и отсасываются дымовой трубой.
В объем поставки центрального пароперегревателя типа ЦП-50 входят:
1. Пакеты змеевиков пароперегревателя и коллекторы.
2. Арматура пароперегревателя.
3. Комплект взрывных клапанов.
Изготовитель — Белгородский котлостроительный завод.
