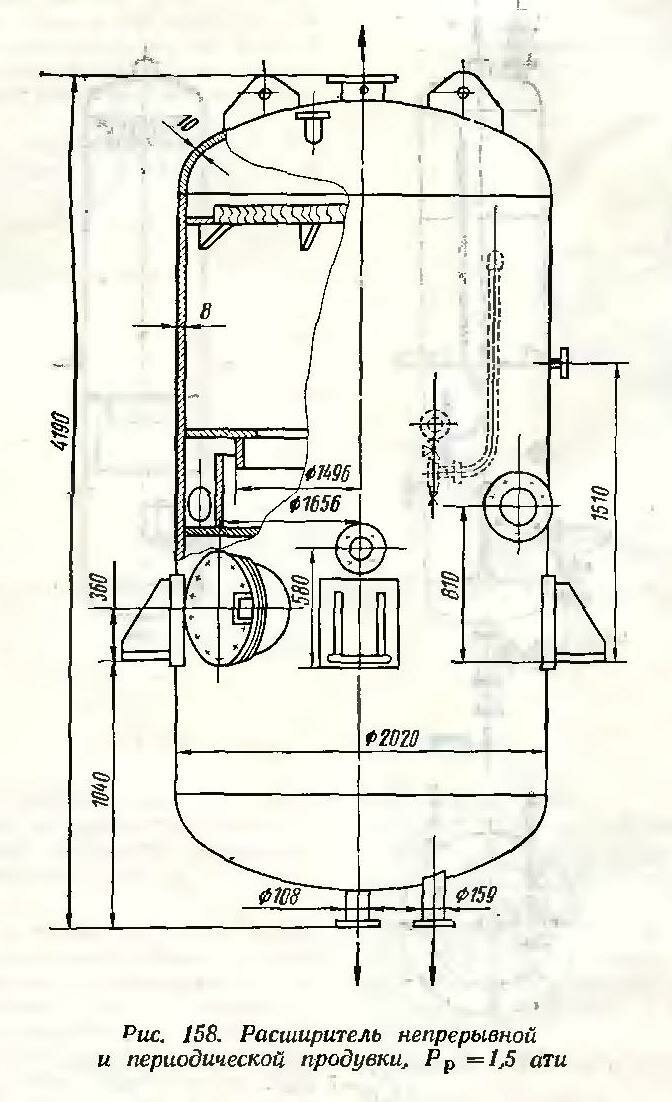

Расширитель периодической продувки котлов (рис. 158) предназначается дли отделения пара от пароводяной эмульсин, образующейся нз продувочной воды в результате перепада давления в котле и в расширителе.
Расширитель продувки представляет собой сварной цилиндрический сосуд со сферическими днищами и устанавливается вертикально-на трех стойках, привариваемых к нижнему днищу. В верхней части внутри корпуса устанавливается жалюзнйное сепарационное устройство. Отвод пара осуществляется через верхний штуцер. Подвод продувочной воды осуществляется по касательной к корпусу расширителя через два штуцера, для использования циклонного принципа разделения пара и воды.
На корпусе расширителя смонтированы обвязочные трубопроводы, арматура, предохранительный клапан, регулятор перелива, манометр и водоуказательное стекло. Для осмотра и ремонта сепарационных устройств на корпусе расширителя имеется круглый лаз.
Расширитель устанавливается на трех стойках, привариваемых к нижнему днищу, или на четырех лапах, привариваемых к обечайке корпуса.
Изготовитель — таганрогский завод «Красный котельщик»
