Статья на основе видео обзора с Ютуб Канала Завод SWaG-котлы

Сегодня хотелось бы поговорить про автоматику, которой комплектуются котлы длительного горения Торговой Марки SWaG.

Какие функции она использует, как настраивается, и в конце мы покажем небольшой наглядный эксперимент.

Но, давайте, по порядку.

Для чего нужна автоматика? Для поддержания горения в котле необходимо достаточное количество воздуха. Воздух в котёл может попасть несколькими способами.

В нашем случае благодаря турбине. Принудительная подача воздуха.

Работа автоматики Prond Proton с котлами верхнего горения SWaG
Турбина

И как раз таки для того, чтобы турбина включалась в нужный момент, а не работала больше необходимого, мы и используем автоматику.

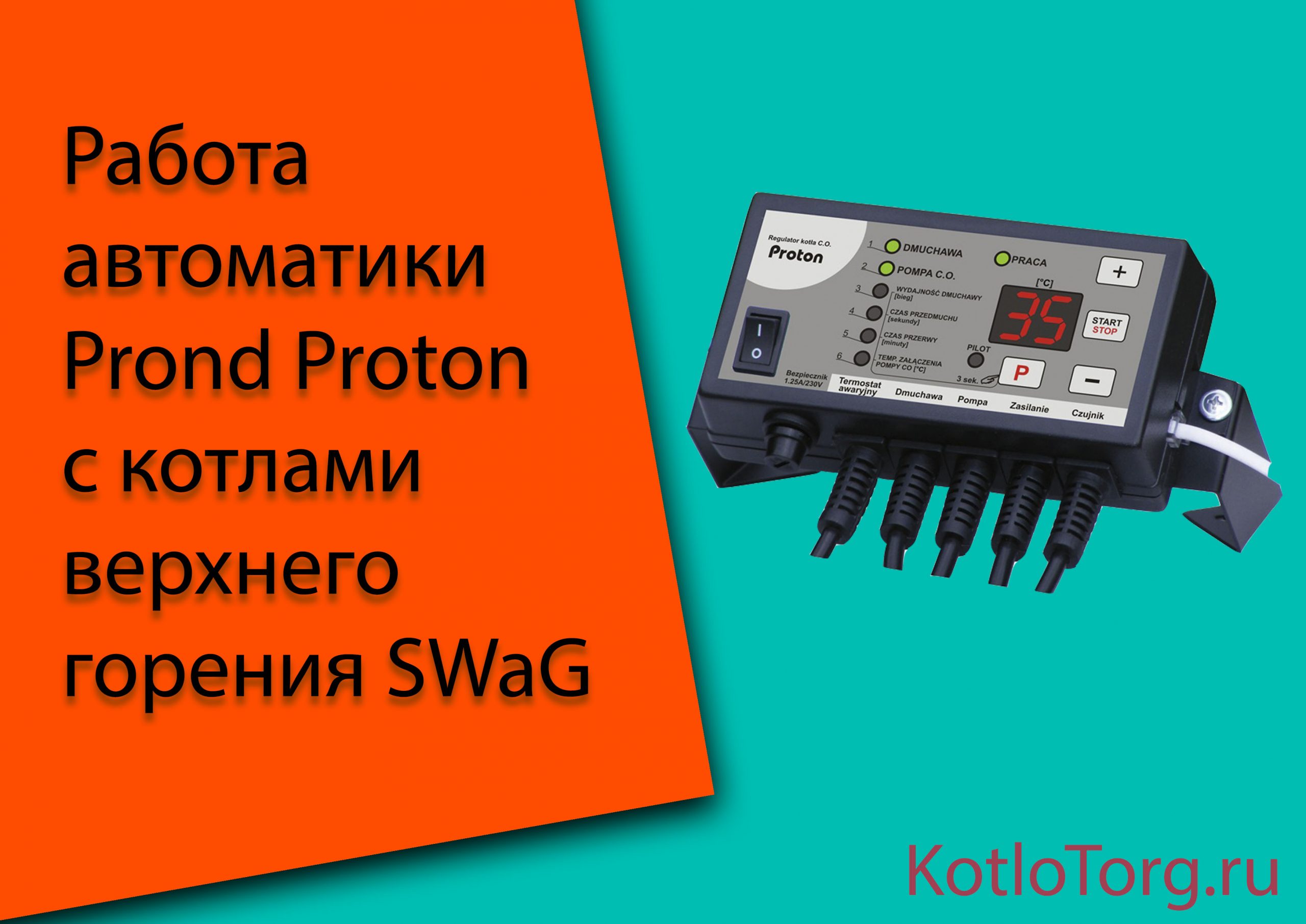

Польская автоматика «Prond Proton» применяется для всего модельного ряда котлов верхнего горения от 10 до 50 Квт.

Работа автоматики Prond Proton с котлами верхнего горения SWaG
Автоматика для турбины

Длительность горения в наших котлах достигается благодаря тому, что котёл достигает необходимой температуры и переходит в режим тления. А турбина и автоматика, работая в паре, позволяют нам поддерживать заданную температуру.

Автоматика. Настройка режимов работы

На лицевой панели мы видим кнопку включения/выключения:

Работа автоматики Prond Proton с котлами верхнего горения SWaG

Блок индикатора:

Работа автоматики Prond Proton с котлами верхнего горения SWaG

Дисплей:

Работа автоматики Prond Proton с котлами верхнего горения SWaG

Кнопку Старт/Стоп:

Работа автоматики Prond Proton с котлами верхнего горения SWaG

Кнопку + и – (для увеличения/уменьшения выбранного параметра):

Работа автоматики Prond Proton с котлами верхнего горения SWaG

И кнопку Р (Она служит для входа в меню настроек):

Работа автоматики Prond Proton с котлами верхнего горения SWaG

На нижней грани расположились 4 выхода: Для подключения Вентилятора, Насоса Центрального Отопления, шнур питания и Датчик температуры котла:

Работа автоматики Prond Proton с котлами верхнего горения SWaG

Слева установлен предохранитель:

Работа автоматики Prond Proton с котлами верхнего горения SWaG

На правой стороне есть выход для подключения комнатного термостата:

Работа автоматики Prond Proton с котлами верхнего горения SWaG

Давайте включим блок управления и посмотрим на его возможности.

Первое, что мы увидим после включения, это температуру, которую показывает датчик, установленный на трубе подачи теплоносителя в котёл.

Для входа в меню настроек необходимо нажать кнопку P и подержать несколько секунд.

Замигал индикатор такого показателя, как Производительность вентилятора/скорость. Здесь мы выбираем скорость турбины в зависимости от того, какой вид топлива вы используете.

Рекомендации: для угля 50-я скорость, для дровяного топлива от 20-й до 30-й.

Ставим 25 скорость.

Следующий параметр у нас: Время надува. Нажимаем кнопку P. Время надува — это время, сколько будет работать турбина, когда котёл находится в режиме тления.

Выставляется оно в секундах. До 59 секунд. Рекомендации: от 20 секунд и больше.

Нажимаем кнопку P ещё раз. Здесь у нас время между надувами. Выставляется оно в минутах. До 30 минут. Чем колоритнее топливо, тем время между надувами должно быть больше. Рекомендации: от 5 минут.

Поставим 7 минут или 8 минут.

Следующий параметр Температура включения насоса. По умолчанию у нас установлена температура в 35 градусов. При достижении этой температуры, автоматика включит насос.

Все эти параметры могут быть настроены и изменены под вас сервисным центром или же пользователем. Но только после соответствующей консультации.

Теперь давайте перейдём к практической части.

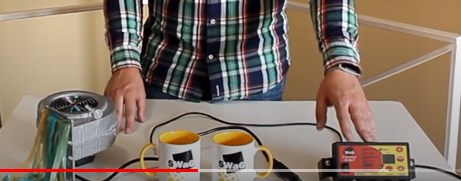

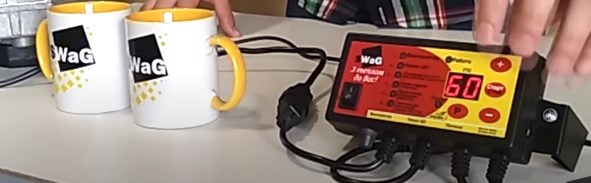

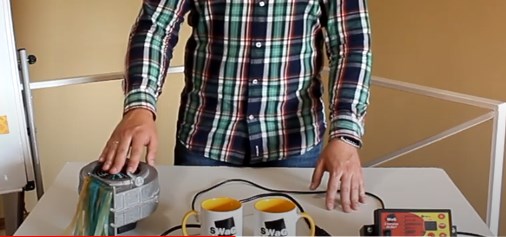

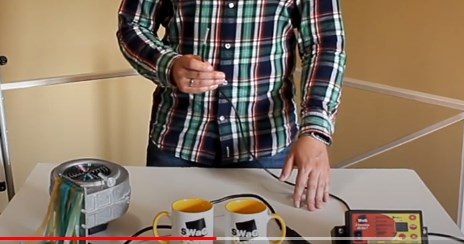

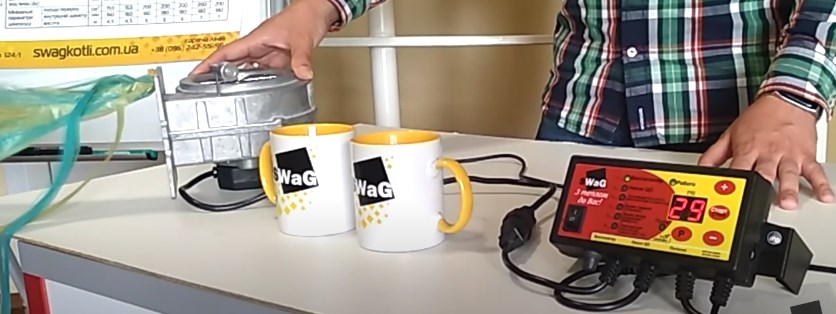

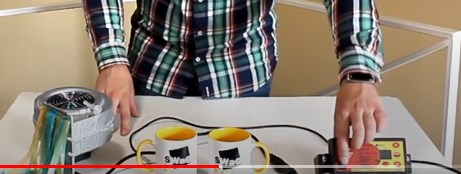

У нас есть турбина, подключённая к блоку управления. Датчик, который считывает температуру теплоносителя в котле. Мы же будем использовать горячую и холодную воду. Теперь давайте включим блок управления. Автоматика нам показывает температуру датчика температуру воздуха в помещении. Зададим необходимую температуру в 60 градусов. При достижении этой температуры котёл перейдет в режим тления. После запуска котла в режим работы, турбина начнёт нагнетать воздух, в сам котёл, пытаясь поднять температуру. Турбина набирает мощность в три этапа и за 5 градусов до необходимой температуры так же плавно и остановится.

Давайте перейдем от теории к практике.

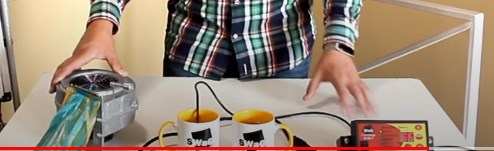

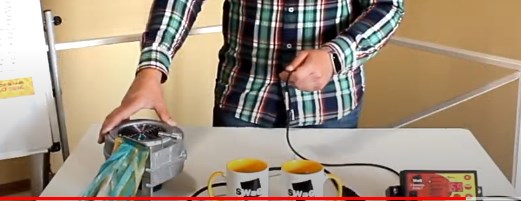

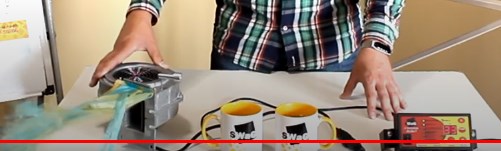

Котёл перешёл в режим тления. Теперь смоделируем ситуацию, когда вода в котле остыла. Теперь он снова запускается для поддержания температуры.

Таким образом, работа автоматики и турбины сводит к минимуму вмешательство человека в работу котла и обеспечивает длительность его горения.

Надеюсь, наша статья была вам полезным!
