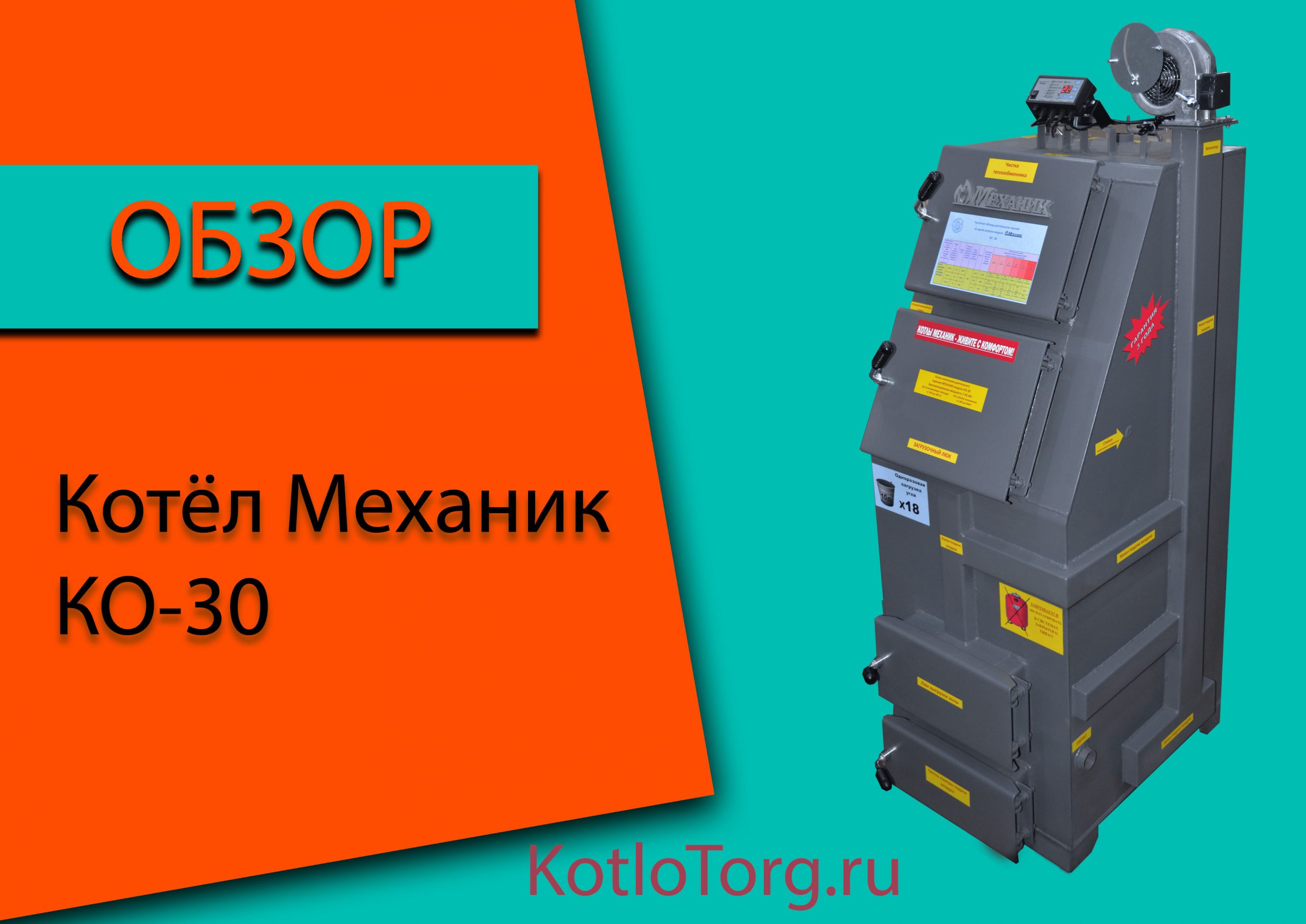

Обзор котла МЕХАНИК модели КО-30
Котел МЕХАНИК модели КО-30. Процесс опрессовки. Процесс загрузки.
Котел длительного горения модели КО-30.
Сегодня мы будем рассматривать котел длительного горения фирмы «Механик».
Эксплуатационная мощность данной модели от 7 до 30 кВт.
Рекомендуемая отапливаемая площадь от 100 до 200 м2.

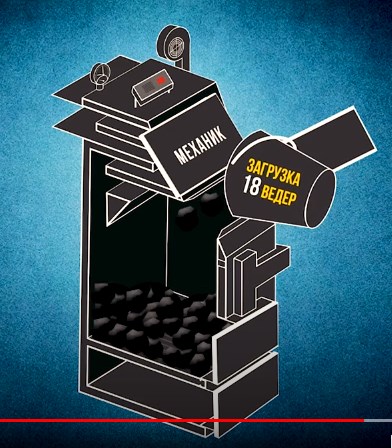

Разовая загрузка угля составляет 180 кг, что соответствует восемнадцати десятилитровым вёдрам.
Данный котёл комплектуется Польским микропроцессором, регулятором температуры в диапазоне от 40 до 85 градусов.
- Польский микропроцессор
Так же в комплект поставки входит: Польский ключевой вентилятор, предназначенный для подачи воздуха непосредственно в камеру сгорания.
- Польский ключевой вентилятор
В комплект поставки входит предохранительный клапан, отстроенный на 1,5 атмосферы.
- Предохранительный клапан
А также термоманометр для механического измерения температуры и давления внутри котла.
- Термоманометр
Данный котёл выполнен из стали толщиной 5 мм. Колосниковая решётка выполнена из цельнотянутых бесшовных труб, диаметром 32 мм, стенка 5 мм, через которые также циркулирует теплоноситель.
- Колосниковая решётка
На данном котле установлены каналы подачи воздуха по всему периметру котла, во всех требуемых местах.
Данный канал под загрузочным люком предназначен для розжига. Средний и нижний каналы предназначены для полного сгорания топлива.
Данный котёл оснащён четырьмя люками, каждый из которых несёт своё функциональное назначение. Верхний люк предназначен для ежесезонной очистки теплообменника от остатков горения. Ниже загрузочный люк, а далее люк выгрузки золы. И чуть ниже чистка камеры подачи воздуха, в которую просыпается мелкая фракция, то есть пыль.
Каждая установленная дверь на котле имеет регулируемые навесы.
- Регулируемые навесы
Установлены удобные ручки с большим диапазоном прижима.
- Удобные ручки

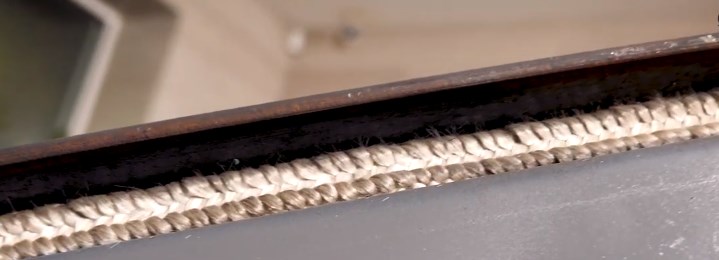

Для обеспечения герметичности двери установлен шнур из термостойкого стекловолокна.
-
- Шнур
-
- Шнур
А так же, внутри отбойника, находится три асбестовые пластины, толщиной 5 мм для обеспечения сохранности двери.
- Асбестовые пластины
Внутри каждого люка установлена жароотбойная пластина, толщиной 5 мм, обеспечивающая сохранность двери от перегрева.
Во всех моделях предусмотрены большие удобные люки для лёгкого обслуживания чистки теплообменника, а так же для удобной загрузки топлива в камеру сгорания.
Котёл имеет продольные поперечные стяжки, что обеспечивает возможность эксплуатации котла до двух атмосфер.
На данной модели установлены две муфты, диаметром 32 мм, как с левой, так и справой стороны. Для подключения обратного трубопровода, что делает котёл универсальным под ваши технические условия.
На дымоходе установлен регулятор естественной тяги, который можно прикрывать во время сильного ветра, для того, что бы котёл, не набирал температуру выше заданной за счет естественной тяги.
- Регулятор естественной тяги
Данные модели котлов способные сжигать топливо любого качества, но результаты по длительности горения, по скорости набора температуры, по чистоте обслуживания теплообменника на каждом виде топлива будут разными.
Компания «Механик» разработала расчётные таблицы длительности горения на одной загрузке каждой модели. В которой указаны определённые виды топлива, а также определенный отбор мощности.
- Расчётная таблица
Средние показатели по длительности горения составляют от двух до пяти суток.
Процесс опрессовки
К обратному трубопроводу присоединяется шланг, вода проходит через колосники. Поднимается вверх и заходит в каждую рубашку.
- Процесс опрессовки
После того, как котёл заполнен, подаётся избыточное давление.
Манометр фиксирует поднятие давления до 2,5 атмосфер.
- Поднятие давления
Ожидаем 30 минут.
Мастер ОТК осматривает котёл внутри и снаружи. Если давление не падает, изменений по геометрии котла и утечек не наблюдается, мы сливаем воду и признаём котёл годным.
- Котёл годный
Процесс загрузки

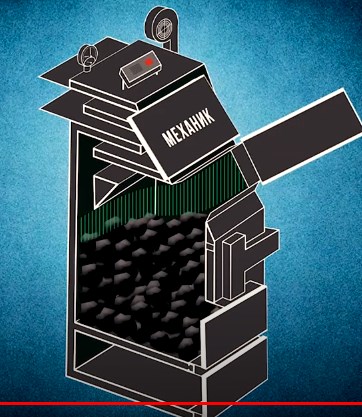

Через загрузочный люк обычным 10-ти литровым ведром заполняем котёл углём до полного, оставляем место только для дров и бумаги.
Сверху кладём бумагу и дрова. Поджигаем.
На естественной тяге при открытой двери дрова
разгораются.
После начала процесса горения закрываем загрузочный люк.
На регуляторе температуры выставляем нужную в диапазоне от 40 до 85 градусов.

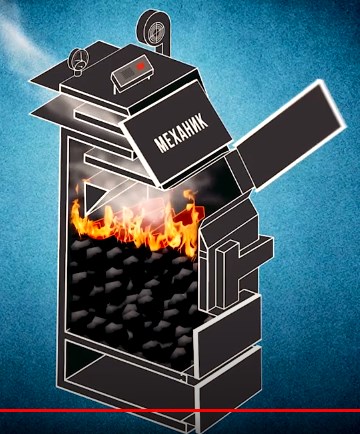

Дрова разжигают уголь, и котёл начинает работать самостоятельно при заданной температуре, пока не закончится топливо.
Дым проходит по каналам теплообменника и выходит через дымоход.

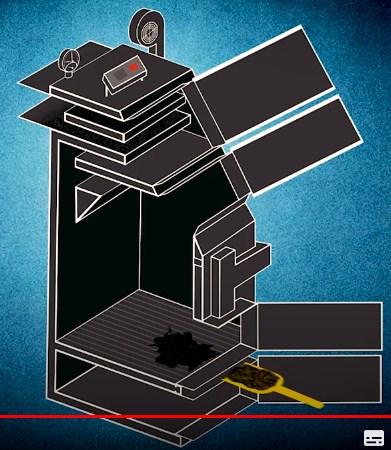

Очищаем люк для выгрузки золы и камеру подачи воздуха, в которую просыпается мелкая фракция пыли в небольшом объёме.

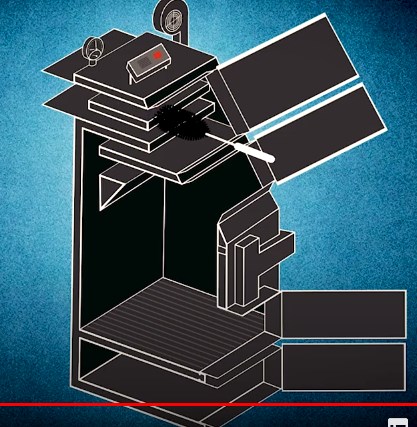

При обслуживании теплообменника чистим каналы через специальный люк, чтобы все остатки горения, которые налипли на теплообменник, опустились в топку.
Особенностью данной модели в вертикальном исполнении с горизонтальным теплообменником позволяет исключить возможность образования конденсата внутри котла.
Компания «Механик» предоставляет гарантию на весь модельный ряд котлов длительного горения 3 года. А так же 1 год на комплектующие.
Это был обзор котла модели КО-30, производства ТОО Фирмы «Механик».
