Обмуровка котла дквр. Список используемых материалов

Виды обмуровок:

  • Тяжелую обмуровка паровых котлов
  • Облегченную обмуровка котла
  • Натрубную обмуровка котлов
  • Обмуровка котла из теплоизоляционных плит

Теплоизоляционные и обмуровочные материалы котлов ДКВр

Марка/материал ДКВр-2,5 ДКВр-4 ДКВр-6,5 ДКВр-10 ДКВр-20
Кирпич ог. ШБ-5 3500 уг.





5500 ГМ

4000 уг.





6000 ГМ

5000 уг.





6000 ГМ

10000 уг.





12000 ГМ

10000 уг.





12000 ГМ

Кирпич кл. ШБ-5 200 шт 250 шт 300 шт 350 шт 200 шт
Кирпич кр. одинарный 8500 шт 10000 шт 15000 шт 20000 шт 3500 шт
Мертель 1 т 1,2 т 1,5 т 2 т 2 т
Шамот крупный 1 т ГМ 1 т ГМ 1 т ГМ 1 т ГМ 1,5 т ГМ
Асбест распушонка 300 кг 400кг 500 кг 1000 кг 1500 кг
Асбест листовой 50 листов 70 листов 100 листов 100 листов 100 листов
Асбест шнуровой 4 бухты (D





25-30 мм)

4 бухты (D





25-30 мм)

5 бухт (D





25-30 мм)

6 бухт (D





25-30 мм)

5 бухт (D 25-





30 мм)

Вата МКРР огнеупорная 80 тюков 100 тюков 150 тюков 200 тюков 200 тюков
Сетка рабица 2 рулона(яч





20*20 мм)

2 рулона(яч





20*20 мм)

3 рулона(яч





20*20 мм)

3 рулона(яч





20*20 мм)

1 рулон(яч





20*20 мм)

Метал 2 мм 2500*1250 20 листов





легкая обм

20 листов





легкая обм

30 листов





легкая обм

40 листов





легкая обм

50 листов





легкая обм

Метал 1 мм 2500*1250 2 листа ГМ 2 листа ГМ 2 листа ГМ 2 листа ГМ 2 листа ГМ
Цемент глинозём. 200 кг 200 кг 200 кг 200 кг 200 кг
Жидкое стекло 50 литров 50 литров 70 литров 100 литров 100 литров
Цемент портланд 100 кг 100 кг 150 кг 200 кг 200 кг
Глина ог. Порошковая 2 т тяж обм 2 т тяж обм 3 т тяж обм 5 т тяж обм 1 т
Песок просеяный 10 т тяж





обм

10 т тяж





обм

14т тяж





обм

20 т тяж





обм

3 т

Для тяжелой обмуровки – кирпич красный

Для легкой – вата МКРР-340, металл 2 на обшивку (кирпич красный не идет)

Обмуровка паровых, водогрейных, стационарных котлов подразделяется на четыре основных вида:

  1. Натрубная обмуровка, прикрепляемая непосредственно к поверхностям нагрева котла и выполняемая из жароупорных бетонов (первый слой), теплоизоляционных бетонов или перлитоцементных плит (второй слой) и газонепроницаемой обмазки (третий уплотнительный слой).
  2. Щитовая обмуровка котлов, прикреп­ляемая к каркасу котла или каркасу блоков поверхности нагрева и выполняемая в виде щитов или панелей, также состоящих из трех слоев – огнезащитного, теп­лоизоляционного и уплотнительного. В ря­де случаев рационально заменять уплотнительную обмазку обшивкой из стального листа.
  3. Облегченная обмуровка, прикрепляемая к каркасу котла из штучных огнеупорно-теплоизоляционных изделий. Эта конструкция обмуровки может иметь обшивку из стального листа.
  4. Натрубная обмуровка в га­зоплотных котлах, прикрепляемая к га­зоплотным поверхностям нагрева котла и выполняемая из теплоизоляционных перлитоцементных или известково-кремнеземистых плит (первый теплоизоляционный слой) и газонепроницаемой обмазки (второй уплотнительный слой).

В обмуровках паровых и водогрейных котлов применяют жаростойкий на бетон связующем из глиноземистого цемента или портландцемента. Для теплоизоляци­онного бетона применяют диатомовую крошку, асбест V–VI сорта распушенный и связующее – портландцемент. В некоторых случаях в теплоизоляционном бетоне применяют крошку из вспученного перлита вместо диатомовой. Газонепроницаемая (уплотнительная) обмазка состоит, в зависимости от состава, из асбеста V сорта распушенного, шамотного порошка, огнеупорной глины и связующего – каустического магнезита, жидкого стекла или порт­ландцемента.

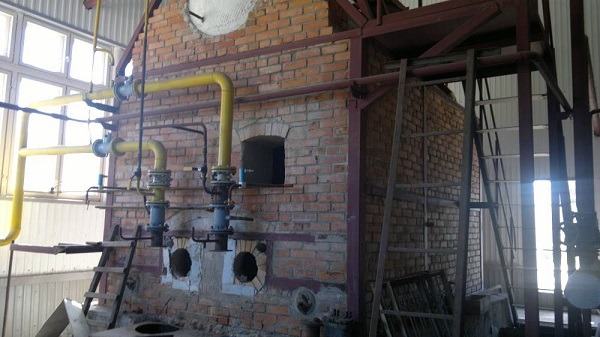

Видео разобранной обмуровки котла ДКВР 6,5/13

На видео можно наблюдать нижний барабан с трубами. Но в рабочем состоянии нижний барабан весь до верха полностью изолирован кирпичами. Так же подробно разобрано как устроена обмуровка.
