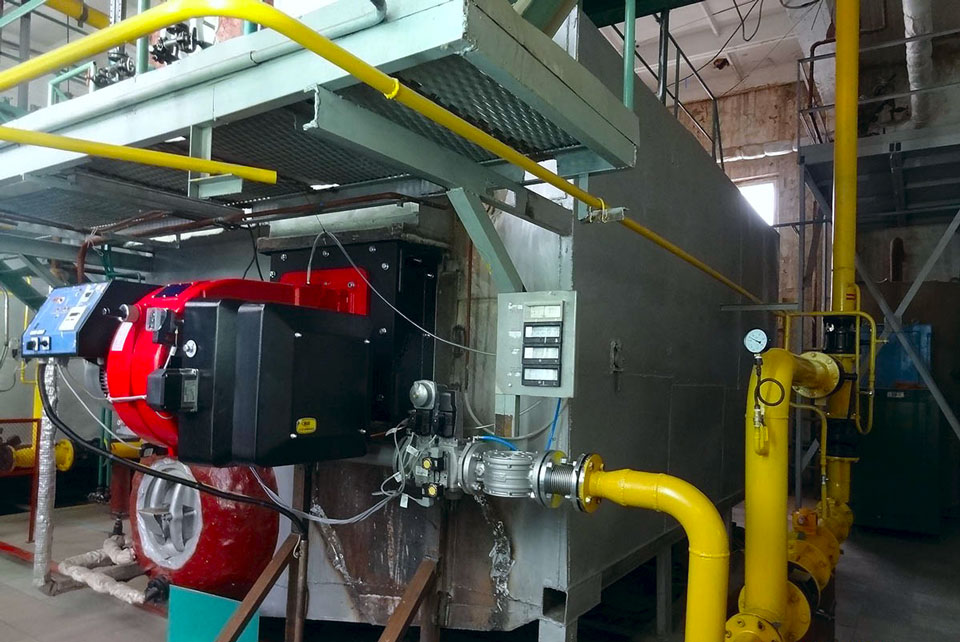

? Установить воздушный короб и горелочное устройство. На котлах паропроизводительностью 25 т/ч камера сгорания устанавливается горизонтально с фронта таким образом, чтобы её продольная ось совпала с осью топочной камеры, и жестко укрепляется в воздушном коробе котла. При выполнении огнеупорной футеровки камеры сгорания необходимо тщательно подгонять кирпичи друг к другу, как в каждом ряду, так и между рядами. Футеровка должна иметь гладкую поверхность без ступенек. Для обеспечения надёжной работы огнеупорной футеровки толщина швов между кирпичами или огнеупорными блоками должна быть не более 2-3 мм. На фронте камеры устанавливается и центрируется с ней газомазутная горелка ГМП-16.
При монтаже горелки ГМП-16 с фронта внутренней обечайки камеры сгорания устанавливается опора (чугунное кольцо) а к наружному корпусу крепится большой фланец горелки с газовой частью на котором установлен малый фланец с лопаточным аппаратом и узлом паро-механических форсунок. К газоподводящему патрубку приваривается газоподводящая труба. Мазут и пар для распыливания подводятся в две форсунки — основную и резервную. При этом основная форсунка должна располагаться горизонтально по центру горелки, резервная форсунка — под основной вертикальной плоскости под углом 6° к горизонтальной оси горелки. При монтаже горелки ГМП-16 проверить параллельность корпуса камеры оси котла.
Монтаж горелок ГМ-2,5; ГМ-4,5; ГМ-7; ГМ-10 производиться в таком же порядке. Только при этом крепление опоры осуществляется на фронтовой стенке воздушного короба.
Важным условием хорошей работы горелки, является концентричность, конусов и цилиндрического участка фурмы относительно оси горелки. Уменьшение угла раскрытия конической части может привести к коксованию и интенсивному выгоранию, фурмы. Для ручной регулировки топлива, перед горелкой рекомендуется установить игольчатые клапаны. Манометры для контроля над давлением газа, мазута и пара на распыливание устанавливаются перед горелкой, после регулирующих органов.
Давление воздуха измеряется в воздушном коробе в точке, указанной, в заводском чертеже. Импульс по разрежению в топке рекомендуется отбирать в правой верхней части фронта котла. На воздушном, газовом и мазутном трактах установить термометры.
Монтаж Вентиляторов и дымососов
При монтаже вентилятора и дымососа лопатки направляющих аппаратов должны быть хорошо закреплены и иметь минимальные люфты. Лопатки должны открываться по ходу газовоздушной среды.
Исполнительные механизмы направляющих аппаратов должны иметь время полного открытия не менее одной минуты.
Воздуховоды и газопроводы должны иметь достаточное сечение и минимальное количество поворотов. Повороты должны быть выполнены плавными без острых кромок. Необходимо, также исключить возможность попадания в газовоздухопроводы воды. При запуске тягодутьевых машин в холодном состоянии не должно наблюдаться значительных колебании давления и разрежения по газовоздушному тракту, котла во всем диапазоне регулирования нагрузки, что можно, проверить в период пусковых работ по котлу с помощью тягонапоромеров.
Установить газовые короба и взрывные клапаны, аппараты обдувки и трубопроводы подвода пара к ним. Установить экономайзер, вентилятор и дымосос (могут быть установлены раньше).
В процессе подготовки, монтажа и сдачи котла, согласно требованиям СНиП 3.05.05-84 и других нормативных, документов, подлежит оформлению и передаче рабочей комиссии следующая производственная документация:
- акт об исправности котла;
- акт передачи оборудования в монтаж;
- акт готовности фундамента к производству монтажных работ;
- акт проверки установки оборудования на фундаменте;
- акт на окончание монтажа и проверку внутрибарабанного устройства;
- акт на гидравлическое испытание котла;
- акт приемки монтажной обмуровки котла;
- акт испытания на плотность газовоздушного тракта с топкой котла;
- удостоверение о качестве монтажа котла;
- акт на проверку сушки обмуровки котлоагрегата;
- акт на щелочение котла;
- акт приемки оборудования после индивидуального опробования (трехсторонний: заказчик, монтажник, наладчик).
