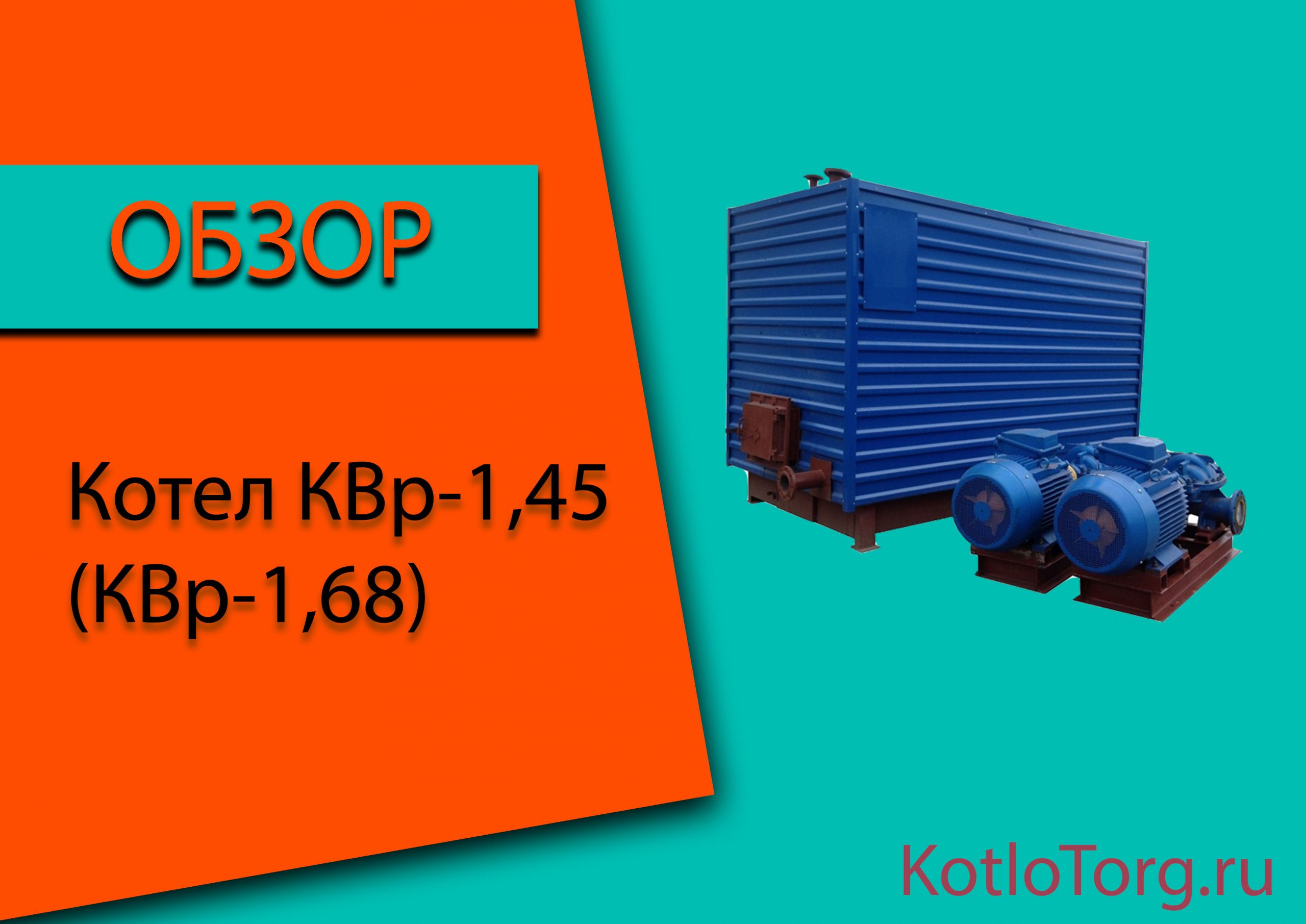

Котел КВр-1,45 (КВр-1,68). Характеристики и принцип работы

Котел КВр-1,45 (КВр-1,68). Характеристики и принцип работы
Котел КВр-1,45 (КВр-1,68). Характеристики и принцип работы

0

Устройство и принцип работы котла КВр-1,45

Котёл КВр-1,45 состоит из блока трубной системы котла, короба топочного, короба поворотного, плиты фронтовой и комплектуется, вентилятором, арматурой и гарнитурой.

Топка котла КВр-1,45 ограничена фронтовым, задним, потолочным и боковыми топочными экранами выполненными из труб ∅57×3,5 с коллекторами из труб ∅108×4,0. Конвективная часть отгорожена от топки задним топочным экраном, снаружи – боковыми панелями конвективного блока, выполненными из труб ∅57×3,5, являющихся коллекторами конвективного блока, состоящего из змеевиковых пакетов, с варкой между ними полосы толщиной 4 мм, Сталь 3сп/пс. Змеевики конвективного блока выполнены из труб ∅32×3,2. Температура газов, поступающих во второй пакет конвективного блока, не превышает 350 °C, поэтому задняя стена конвективной части выполнена из листа толщиной 4 мм.

Конвективный блок по ходу газов выполнен двухходовым. Для этого между его первым и вторым ходами установлена водоохлаждаемая перегородка. Таким образом, образующиеся в топочной камере продукты сгорания отводятся через окно над задним экраном, проходят первый ход конвективной поверхности сверху вниз, разворачиваются в поворотном коробе, проходят второй ход конвективной поверхности снизу вверх и выводятся в окно над вторым конвективным ходом.

Трубы боковых и фронтового экранов, боковых панелей конвективных газоходов и конвективных пакетов заведены в коллекторы из труб ∅108×4 мм.

Подвод воздуха к топке, под решетку, осуществляется принудительно дутьевым вентилятором ВР-280-46 №2,5 (3кВт, 3000 об/мин.). Регулирование расхода воздуха производится шибером или при помощи частотного преобразователя (комплектуется пожеланию заказчика). За котлом рекомендуется установить дымосос ДН–8 (15 кВт, 1500 об/мин).

Схема-1,45-1 Схема-1,45-2 Схема-1,45-3 Схема-1,45-4 Схема-1,45-5

Чертежи взяты с Промкотлоснаб.

Преимущества котлов КВр-1,45

  • Котлы серии КВр-1,45 не требовательны к химическому составу воды, т.к. гидравлическая схема котла разработана с учетом всех современных требований основанных на многолетних опытах эксплуатации.
  • Для обеспечения циркуляции воды с оптимальной скоростью боковые нижние и верхние коллекторы разделены перегородками.
  • При соблюдении температурного графика и при постоянном расходе теплоносителя, котел способен работать без применения систем химводоочистки.
  • Доступность узлов котла для обслуживания и ремонта,  позволяет снизить затраты труда при эксплуатации.
  • Вывод котла на номинальную нагрузку производится в течение короткого промежутка времени, что является одним из главных требований для стабильного снабжения потребителей тепловой энергией.

Особенности эксплуатации котлов КВр-1,45

Для обеспечения циркуляции воды через котел КВр-1,45 применяется циркуляционный насос. Давление, создаваемое насосом, контролируется манометром, установленным на напорном трубопроводе насоса. На выходном коллекторе предусмотрена установка двух предохранительных клапанов.

Подача твердого топлива организована вручную, через люк во фронтовой стене топочной камеры.

Выгрузка шлака осуществляется вручную, через люк подачи топлива.

Особенностью котлов с ручной подачей топлива, является необходимость определения оптимальной высоты слоя топлива в процессе эксплуатации и соотношения расхода воздуха к количеству подаваемого топлива. Грамотное определение данных пропорций обеспечит стабильное горение, при минимальных потерях, соответственно эксплуатация котла, должна осуществляться подготовленным персоналом.

Параметр

Ед. изм.

Значение

Топливо проектное*

Каменный уголь

Теплопроизводительность котла

МВт

1,45

Гкал/ч

1,68

Отапливаемая площадь при высоте 3 м м2

Номинальный расход воды через котел

т/ч

34,4

Температура воды

на входе

°С

70 (80)

на выходе

95 (105)

Рабочее давление воды на входе в котёл

МПа

0,588

кгс/см2

6

Гидравлическое сопротивление

 МПа



кгс/см2



Водяной объем котла

м3



КПД котла

%

82

Расход топлива

кг/ч



Аэродинамическое сопротивление

Па



Габаритные размеры котла

Длина, не более

мм



Ширина, не более



Высота, не более



Масса котла кг

Срок службы, лет

лет

Не менее 10

  • Продукт
  • Характеристики
  • Фотографии
Угольный водогрейный котел КВр-1,45 тепловой мощностью 1,45 Гкал/ч (1,68 МВт) в газоплотном исполнении в легкой ...
0
Сравнить
Технические характеристики котла
КПД 82
Размеры
Ширина (мм) 1770
Высота (мм) 2060
Длина (мм) 3100
Масса, кг 2415
Технические характеристики водогрейных котлов
Гидравлическое сопротивление, МПа 0, 07
Номинальное давление воды, МПа 0, 3-0, 6
Отапливаемая площадь, м2 24000
Температура уходящих газов, °С 180
Температура воды на входе, °С 70
Температура воды на выходе, °С 116
Теплопроизводительность, МВт 1, 45
