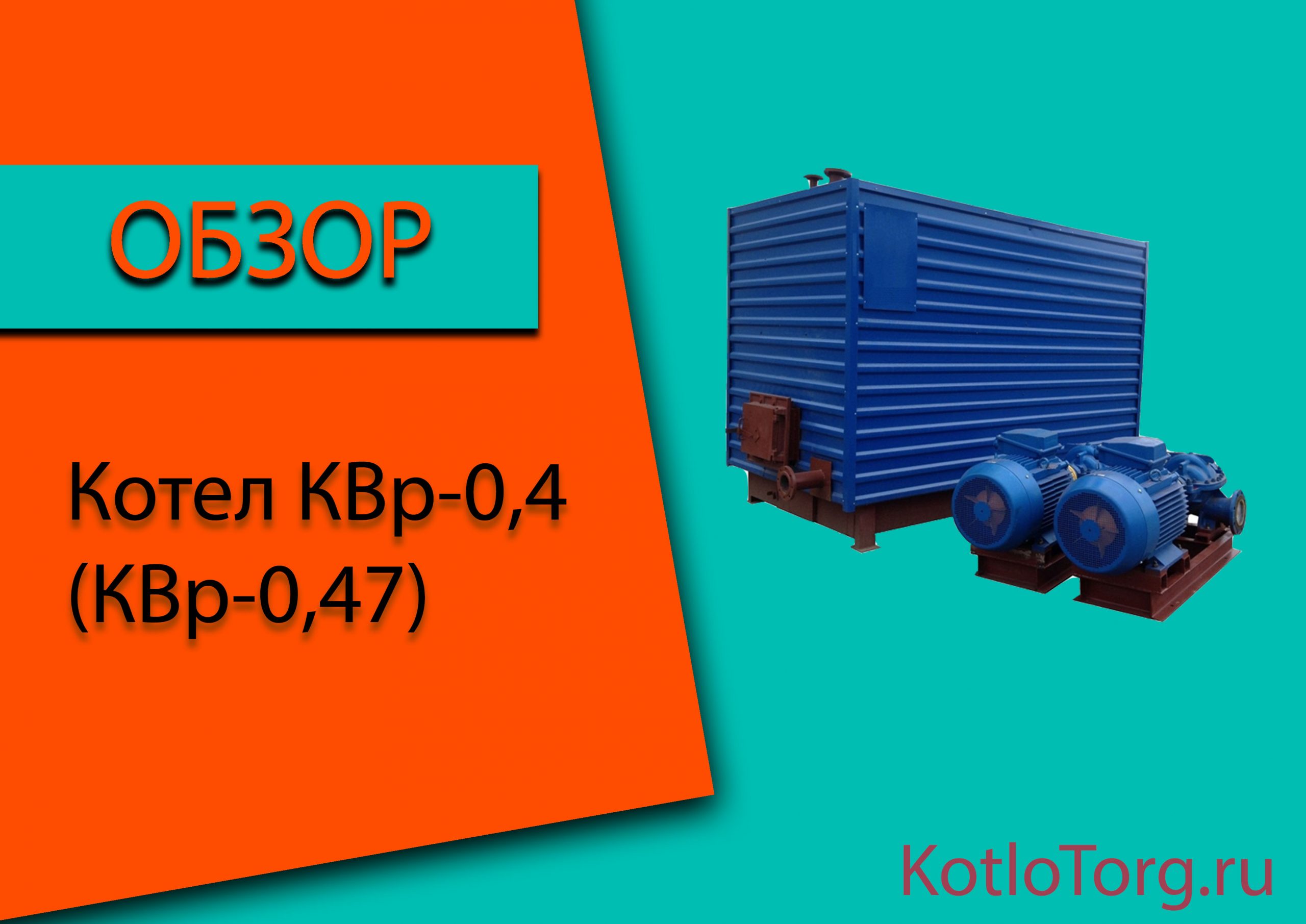

Котел КВр-0,4 (Квр-0,47). Характеристики и принцип работы

СохранитьСохраненоУдалено 2
[toc]

Устройство и принцип работы котла КВр-0,4

Котел КВр-0,4 состоит из блока трубной системы котла, короба топочного, короба поворотного, плиты фронтовой и комплектуется, вентилятором, арматурой и гарнитурой.Топка котла КВр-0,4 ограничена фронтовым, задним, потолочным и боковыми топочными экранами выполненными из труб ∅57×3,5 с коллекторами из труб ∅108×4,0. Конвективная часть отгорожена от топки задним топочным экраном, снаружи – боковыми панелями конвективного блока, выполненными из труб ∅57×3,5, являющихся коллекторами конвективного блока, состоящего из змеевиковых пакетов, с варкой между ними полосы толщиной 4 мм, Сталь 3сп/пс. Змеевики конвективного блока выполнены из труб∅32×3,2. Температура газов, поступающих во второй пакет конвективного блока, не превышает 350 °C, поэтому задняя стена конвективной части выполнена из листа толщиной 4 мм.

Конвективный блок по ходу газов выполнен двухходовым. Для этого между его первым и вторым ходами установлена водоохлаждаемая перегородка. Таким образом, образующиеся в топочной камере продукты сгорания отводятся через окно над задним экраном, проходят первый ход конвективной поверхности сверху вниз, разворачиваются в поворотном коробе, проходят второй ход конвективной поверхности снизу вверх и выводятся в окно над вторым конвективным ходом.

Трубы боковых и фронтового экранов, боковых панелей конвективных газоходов и конвективных пакетов заведены в коллекторы из труб ∅108×4 мм.

Подвод воздуха к топке, под решетку, осуществляется принудительно дутьевым вентилятором ВР-280 №2 (0,37 кВт, 1500 об/мин.). Регулирование расхода воздуха производится шибером или при помощи частотного преобразователя (комплектуется пожеланию заказчика). За котлом рекомендуется установить дымосос ДН–3,5 (3 кВт, 1500 об/мин).

Схема КВр 0,4

Схема КВр 0,4 1

Преимущества котлов КВр-0,4

  • Котлы серии КВр-0,4 не требовательны к химическому составу воды, т.к. гидравлическая схема котла разработана с учетом всех современных требований основанных на многолетних опытах эксплуатации.
  • Для обеспечения циркуляции воды с оптимальной скоростью боковые нижние и верхние коллекторы разделены перегородками.
  • При соблюдении температурного графика и при постоянном расходе теплоносителя, котел способен работать без применения систем химводоочистки.
  • Доступность узлов котла для обслуживания и ремонта,  позволяет снизить затраты труда при эксплуатации.
  • Вывод котла на номинальную нагрузку производится в течение короткого промежутка времени, что является одним из главных требований для стабильного снабжения потребителей тепловой энергией.

Особенности эксплуатации котлов КВр-0,4

Для обеспечения циркуляции воды через котел КВр-0,4 применяется циркуляционный насос. Давление, создаваемое насосом, контролируется манометром, установленным на напорном трубопроводе насоса. На выходном коллекторе предусмотрена установка двух предохранительных клапанов.

Подача твердого топлива организована вручную, через люк во фронтовой стене топочной камеры.

Выгрузка шлака осуществляется вручную, через люк подачи топлива.

Особенностью котлов с ручной подачей топлива, является необходимость определения оптимальной высоты слоя топлива в процессе эксплуатации и соотношения расхода воздуха к количеству подаваемого топлива. Грамотное определение данных пропорций обеспечит стабильное горение, при минимальных потерях, соответственно эксплуатация котла, должна осуществляться подготовленным персоналом.

Параметр

Ед. изм.

Значение

Топливо проектное*

Каменный уголь

Теплопроизводительность котла

МВт

0,4

Гкал/ч

0,34

Отапливаемая площадь при высоте 3 м м2 5667

Номинальный расход воды через котел

т/ч

13,7

Температура воды

на входе

°С

70 (80)

на выходе

95 (105)

Рабочее давление воды на входе в котёл

МПа

0,588

кгс/см2

6

Гидравлическое сопротивление

 МПа

 0,019

кгс/см2

0,191

Водяной объем котла

м3

0,46

КПД котла

%

82

Расход топлива

кг/ч

80

Аэродинамическое сопротивление

Па

227

Площадь поверхности нагрева котла

радиационная

м2

9,4

конвективная

13,5

Габаритные размеры котла

Длина, не более

мм

2070

Ширина, не более

1320

Высота, не более

2020

Масса котла кг 3330

Срок службы, лет

лет

Не менее 10

  • Продукт
  • Характеристики
  • Фотографии
Угольный водогрейный котел КВр-0,4 тепловой мощностью 0,4 Гкал/ч (0,46 МВт) в газоплотном исполнении в легкой обмуровке, предназначен для выработки ...
Добавить в список желанийДобавлено в список желанийУдалено из списка желаний 0
Размеры
Ширина (мм)

1350

Высота (мм)

2100

Длина (мм)

2050

Масса, кг

1920

Технические характеристики водогрейных котлов
Гидравлическое сопротивление, МПа

0, 065

Номинальное давление воды, МПа

0, 065

Отапливаемая площадь, м2

Температура уходящих газов, °С

184

Температура воды на входе, °С

70

Температура воды на выходе, °С

95

Теплопроизводительность, МВт

0, 4

Технические характеристики котла
КПД

80
