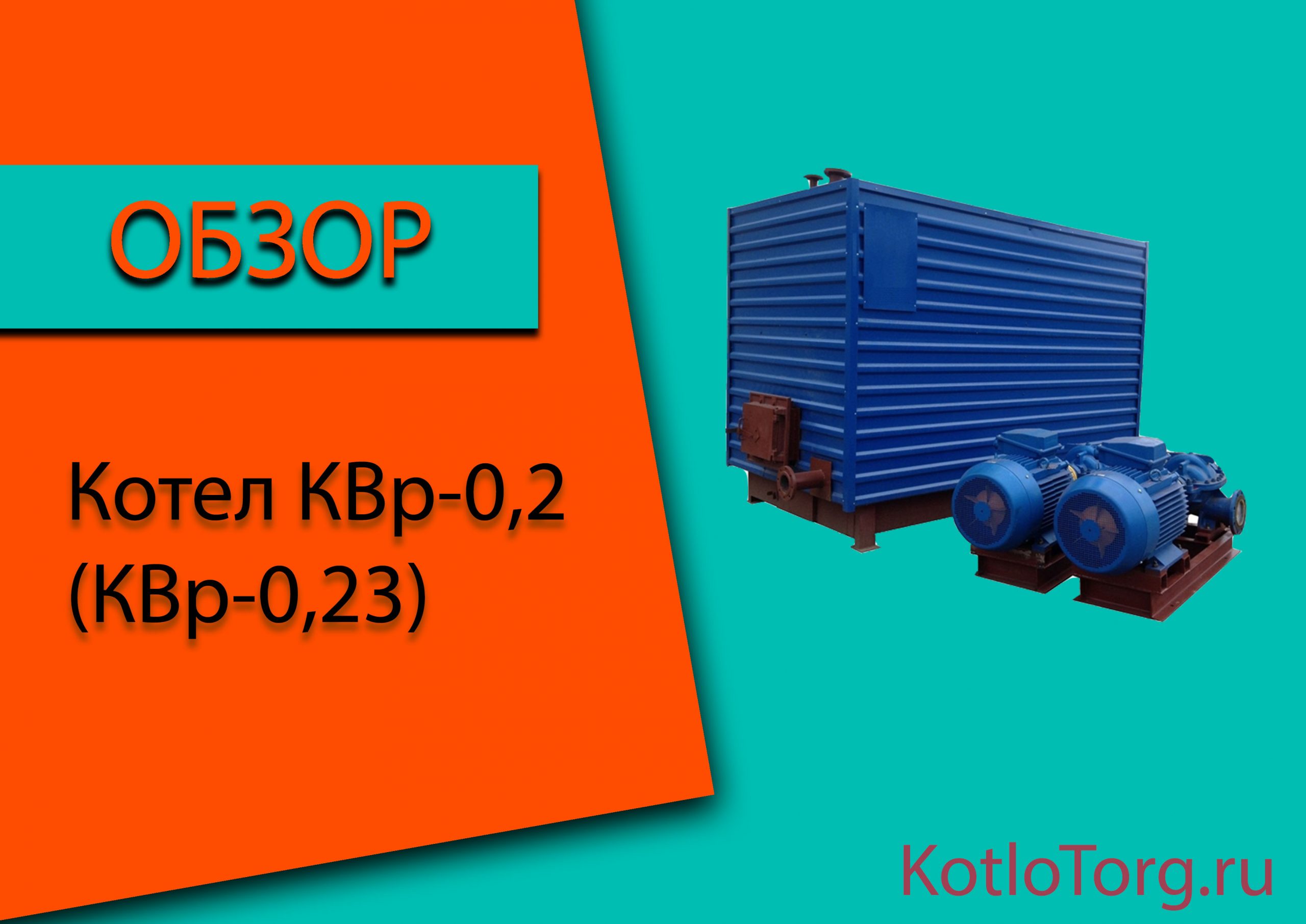

Котел КВр-0,2 (Квр-0,23). Характеристики и принцип работы

Котел КВр-0,2 (Квр-0,23). Характеристики и принцип работы
Котел КВр-0,2 (Квр-0,23). Характеристики и принцип работы

0

Устройство и принцип работы котла КВр-0,2

Котел КВр-0,2 состоит из блока трубной системы котла, короба топочного, короба поворотного, плиты фронтовой и комплектуется, арматурой и гарнитурой.

Топка котла ограничена фронтовым, задним, потолочным и боковыми топочными экранами выполненными из труб 57×3,5 с коллекторами из профильной трубы 100×100х5,0. Конвективная часть расположена над топкой, продолжение труб боковых экранов топки является стояковыми трубами конвективных пакетов. Конвективный блок, состоит из змеевиковых пакетов. Змеевики конвективного блока выполнены из труб 32×3,2.  Температура уходящих газов, уходящих из котла равна 160 °C на номинальной нагрузке, поэтому задняя стена конвективной части выполнена из листа толщиной 4 мм, Сталь 3 сп/пс.

Конвективный блок располагается над топочной камерой и по ходу газов выполнен одноходовым. Таким образом, образующиеся в топочной камере продукты сгорания поднимаются вверх омывают трубы конвективной поверхности снизу вверх и выводятся в окно над котлом.

Подвод воздуха в топку, под колосниковую решетку, осуществляется за счет естественной тяги создаваемой дымовой трубой или за счет разряжения создаваемого дымососом. Регулирование расхода воздуха производится при помощи шиберной заслонки. За котлом рекомендуется установить дымосос Дн-3,5х1500 об./мин. и дымовую трубу Ø219х6,0 (при работе на самотяге труба с параметрами не менее: высота – 18 м; сечение – 0,075 м2 (Ø325х6,0)).

Трубы боковых и фронтового экранов, боковых панелей конвективных газоходов и конвективных пакетов заведены в коллекторы из профильной трубы 100х100×5,0 мм.

Котел КВр-0,2 (Квр-0,23). Характеристики и принцип работы

Преимущества котлов КВр-0,2

  • Котлы серии КВр-0,2 не требовательны к химическому составу воды, т.к. гидравлическая схема котла разработана с учетом всех современных требований основанных на многолетних опытах эксплуатации.
  • Для обеспечения циркуляции воды с оптимальной скоростью боковые нижние и верхние коллекторы разделены перегородками.
  • При соблюдении температурного графика и при постоянном расходе теплоносителя, котел способен работать без применения систем химводоочистки.
  • Доступность узлов котла для обслуживания и ремонта,  позволяет снизить затраты труда при эксплуатации.
  • Вывод котла на номинальную нагрузку производится в течение короткого промежутка времени, что является одним из главных требований для стабильного снабжения потребителей тепловой энергией.

Особенности эксплуатации котлов КВр-0,2

Для обеспечения циркуляции воды через котел КВр-0,2 применяется циркуляционный насос. Давление, создаваемое насосом, контролируется манометром, установленным на напорном трубопроводе насоса. На выходном коллекторе предусмотрена установка двух предохранительных клапанов.

Подача твердого топлива организована вручную, через люк во фронтовой стене топочной камеры.

Выгрузка шлака осуществляется вручную, через люк подачи топлива.

Особенностью котлов с ручной подачей топлива, является необходимость определения оптимальной высоты слоя топлива в процессе эксплуатации и соотношения расхода воздуха к количеству подаваемого топлива. Грамотное определение данных пропорций обеспечит стабильное горение, при минимальных потерях, соответственно эксплуатация котла, должна осуществляться подготовленным персоналом.

Параметр

Ед. изм.

Значение

Топливо проектное*

Каменный уголь

Теплопроизводительность котла

МВт

0,2

Гкал/ч

0,17

Отапливаемая площадь при высоте 3 м м2 2500

Номинальный расход воды через котел

т/ч

6,9

Температура воды

на входе

°С

70 (80)

на выходе

95 (105)

Рабочее давление воды на входе в котёл

МПа

0,588

кгс/см2

6

Гидравлическое сопротивление

 МПа

 0,092

кгс/см2

0,939

Водяной объем котла

м3

0,27

КПД котла

%

82

Расход топлива

кг/ч

40

Аэродинамическое сопротивление

Па

40

Площадь поверхности нагрева котла

радиационная

м2

4,7

конвективная

8,0

Габаритные размеры котла

Длина, не более

мм

1350

Ширина, не более

1300

Высота, не более

2300

Масса котла кг 1280

Срок службы, лет

лет

Не менее 10

  • Продукт
  • Характеристики
  • Фотографии
Угольный водогрейный котел КВр-0,2 тепловой мощностью 0,2 Гкал/ч (0,23 МВт) в газоплотном исполнении в легкой ...
0
Сравнить
Габариты
Масса, кг 1234
Ширина (мм) 1230
Технические характеристики котла
КПД 80
Размеры
Высота (мм) 1945
Длина (мм) 1340
Технические характеристики водогрейных котлов
Гидравлическое сопротивление, МПа 0, 08
Номинальное давление воды, МПа 0, 6
Отапливаемая площадь, м2
Температура уходящих газов, °С 156
Температура воды на входе, °С 70
Температура воды на выходе, °С 95
Теплопроизводительность, МВт 0, 2
