Устройство и принцип работы.

Котлы КВр-0,6-95 Гефест имеют горизонтальную компоновку и представляют собой конструкцию, основными элементами которой являются блок котла, установленный на ручную топку. Котлы КВр-0,6-95 Гефест работают с уравновешенной тягой, которую обеспечивает дутьевой вентилятор и дымосос.

Блок котла КВр-0,6-95 Гефест, собранный на опорной раме, представляет собой сварную конструкцию (топочную камеру), состоящую из трубной системы с конвективной поверхностью нагрева, и имеет теплоизоляцию и съемную декоративную обшивку.

Топочная камера котлов КВр-0,6-95 Гефест состоит из труб диаметром 51×2,5 мм с шагом 80 мм. Трубная система закрыта огнеупорными плитами.

Конвективная поверхность нагрева состоит из пакетов, которые при ремонте легко демонтируются даже в ограниченном пространстве (при ширине проходов между котлами в один метр). В нижней части конвективной поверхности нагрева находится зольный бункер с лазом для очистки от зольных отложений и осмотра труб конвективного пучка.

Газоотвод производится через газоход в верхней части задней стенки котла.

Общий-вид-котла-1

Общий вид котла

Варианты-установки-дополнительного-оборудования-котла

Варианты установки дополнительного оборудования котла

Варианты-установки-дополнительного-оборудования-котла-2

Варианты установки дополнительного оборудования котла

Чертежи взяты с Тэп Холдинг.

Технические характеристики

Наименование показателя Значение
Вид сжигаемого топлива каменный / бурый уголь
Номинальная теплопроизводительность, МВт(Гкал/ч) 0,6(0,52)±10%
Рабочее (избыточное) давление воды на выходе из котла, МПа(кгс/см2), не более 0,6(6,0)
Температура воды на входе в котел, °С, не менее 70
Температура воды на выходе из котла, °С, не более 95(115)**
Диапазон регулирования производительности по отношению к номинальной, % 50-100
Расчетный КПД, %, не менее 83
Расход расчетного топлива*, кг/ч, не более 112/165
Температура уходящих газов, °С 209
Площадь поверхности нагрева, м2 23,9
Водяной объем котла, м3 0,352
Разрежение в топке, Па(мм.вод.ст.) 20-40(2-4)
Разрежение за котлом, Па(мм.вод.ст.) 300-320(30-32)
Коэффициент избытка воздуха на выходе из топки 1,3-1,4
Аэродинамическое сопротивление, Па(мм.вод.ст.), не более 280(28)
Гидравлическое сопротивление при номинальном расходе воды, МПа(кгс/см2), не более 0,1(1,0)
Номинальный расход воды через котел, м3/ч 21
Температура наружной (изолированной) поверхности нагрева котла, °С, не более 45
Удельный выброс оксида углерода, мг/м3, не более 6000/9000
Уровень звука в контрольных точках, дБа, не более 80
Габариты (LxBxH), мм, не более
транспортабельного блока котла 3160х1380х2110
компоновки 3160х1920х2620
Масса, кг, не более
транспортабельного блока котла 2330
топки 717
в объеме заводской поставки (в объеме компоновки) 3341 (3140)
Базовая комплектация в сборе Блок котла в обшивке и изоляции
Топка ручная ТР-0,9-1,50
Вентилятор ВД-2,7-3000
Срок изготовления, дней 20-30
  • Продукт
  • Характеристики
  • Фотографии

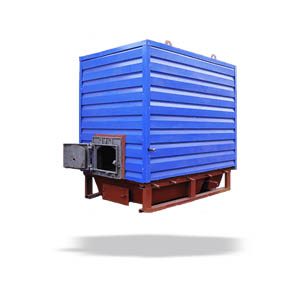

Котлы водогрейные КВр-0,6-95 серии "Гефест" предназначены для получения горячей воды, используемой в системах централизованного теплоснабжения на ...
Добавить в список желанийДобавлено в список желанийУдалено из списка желаний 0
Размеры
Ширина (мм)

1900

Высота (мм)

2600

Длина (мм)

3240

Масса, кг

3043

Технические характеристики водогрейных котлов
Гидравлическое сопротивление, МПа

0, 1

Номинальное давление воды, МПа

0, 6

Площадь поверхности нагрева

23, 9

Температура уходящих газов, °С

209

Температура воды на входе, °С

70

Температура воды на выходе, °С

95(115)

Теплопроизводительность, МВт

0, 6

Технические характеристики котла
КПД

82
