Устройство и принцип работы

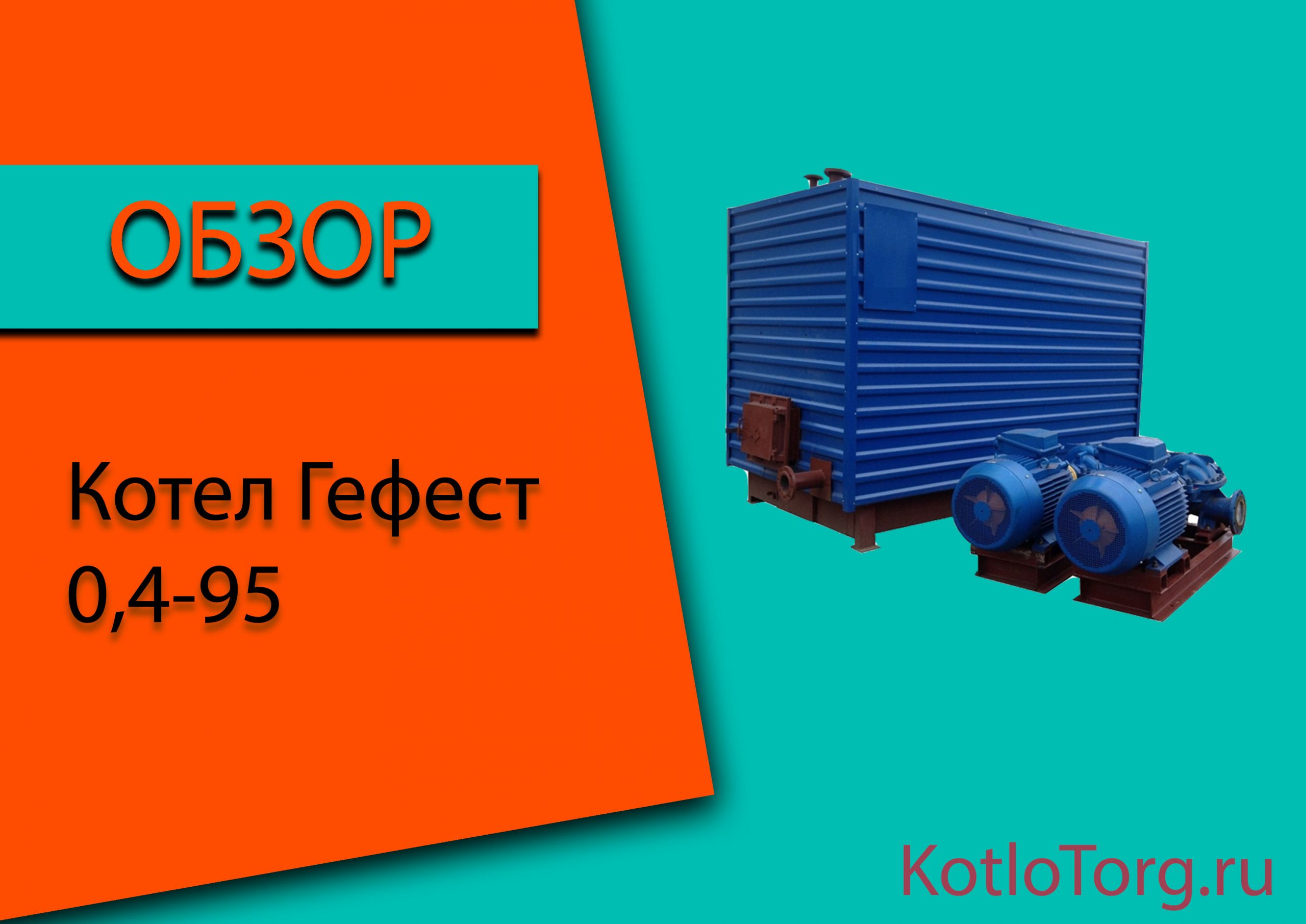

Котлы КВр-0,4-95 Гефест имеют горизонтальную компоновку и представляют собой конструкцию, основными элементами которой являются блок котла, установленный на ручную топку. Котлы КВр-0,4-95 Гефест работают с уравновешенной тягой, которую обеспечивает дутьевой вентилятор и дымосос.

Блок котла КВр-0,4-95 Гефест, собранный на опорной раме, представляет собой сварную конструкцию (топочную камеру), состоящую из трубной системы с конвективной поверхностью нагрева, и имеет теплоизоляцию и съемную декоративную обшивку.

Топочная камера котлов КВр-0,4-95 Гефест состоит из труб диаметром 51×2,5 мм с шагом 80 мм. Трубная система закрыта огнеупорными плитами.

Конвективная поверхность нагрева состоит из пакетов, которые при ремонте легко демонтируются даже в ограниченном пространстве (при ширине проходов между котлами в один метр). В нижней части конвективной поверхности нагрева находится зольный бункер с лазом для очистки от зольных отложений и осмотра труб конвективного пучка.

Газоотвод производится через газоход в верхней части задней стенки котла.

Общий-вид-котла Общий-вид-котла-2 Общий-вид-котла-3 Общий-вид-котла-4 Общий-вид-котла-5 Общий-вид-котла-6

Чертежи взяты с Тэп Холдинг.

вернуться в меню ↑

Технические характеристики

Наименование показателя Значение
Вид сжигаемого топлива каменный / бурый уголь
Номинальная теплопроизводительность, МВт(Гкал/ч) 0,4(0,35)±10%
Рабочее (избыточное) давление воды на выходе из котла, МПа(кгс/см2), не более 0,6(6,0)
Температура воды на входе в котел, °С, не менее 70
Температура воды на выходе из котла, °С, не более 95(115)**
Диапазон регулирования производительности по отношению к номинальной, % 50-100
Расчетный КПД, %, не менее 81/83
Расход расчетного топлива*, кг/ч, не более 75/110
Температура уходящих газов, °С 202
Площадь поверхности нагрева, м2 16,4
Водяной объем котла, м3 0,25
Разрежение в топке, Па(мм.вод.ст.) 20-40(2-4)
Разрежение за котлом, Па(мм.вод.ст.) 300-320(30-32)
Коэффициент избытка воздуха на выходе из топки 1,3-1,4
Аэродинамическое сопротивление, Па(мм.вод.ст.), не более 280(28)
Гидравлическое сопротивление при номинальном расходе воды, МПа(кгс/см2), не более 0,1(1,0)
Номинальный расход воды через котел, м3/ч 14
Температура наружной (изолированной) поверхности нагрева котла, °С, не более 45
Удельный выброс оксида углерода, мг/м3, не более 7200/9000
Уровень звука в контрольных точках, дБа, не более 80
Габариты (LxBxH), мм, не более
транспортабельного блока котла 2900х1380х2110
компоновки 2600х1920х2620
Масса, кг, не более
транспортабельного блока котла 1810
топки 612
в объеме заводской поставки (в объеме компоновки) 2730 (2570)
Базовая комплектация в сборе Блок котла в обшивке и изоляции
Топка ручная ТР-0,9-1,15
Вентилятор ВД-2,7-3000
Срок изготовления, дней 20-30
  • Продукт
  • Характеристики
  • Фотографии

Котлы водогрейные КВр-0,4-95 серии "Гефест" предназначены для получения горячей воды, используемой в системах ...

0
Сравнить
Технические характеристики котла
КПД 83
Размеры
Ширина (мм) 1900
Высота (мм) 2600
Длина (мм) 2670
Масса, кг 2480
Технические характеристики водогрейных котлов
Гидравлическое сопротивление, МПа 0, 1
Номинальное давление воды, МПа 0, 6
Площадь поверхности нагрева 16, 4
Температура уходящих газов, °С 202
Температура воды на входе, °С 70
Температура воды на выходе, °С 95(115)
Теплопроизводительность, МВт 0, 4
