[toc] Назначение
Дробилка роторная типа Д-АР-55 (Агрегат дробления роторный АДР) предназначена для измельчения каменного угля до требуемых величин гранул перед подачей угля в топку.Величина гранул может быть от 30 до 5 мм и достигается настройкой дробилки.
Принцип работы
Загружаемый материал подается в горловину, измельчается, проходит через зазор между ротором и горловиной и просыпается через выгрузочные окна вниз.
Для получения нужной величины гранул горловина поднимается или опускается с помощью гаек 7, установленных на шпильках.
При попадании не дробящегося куска и остановке вращения ротора срабатывает токовая защита электродвигателя.
Горловина имеет окно для извлечения не дробящегося куска.

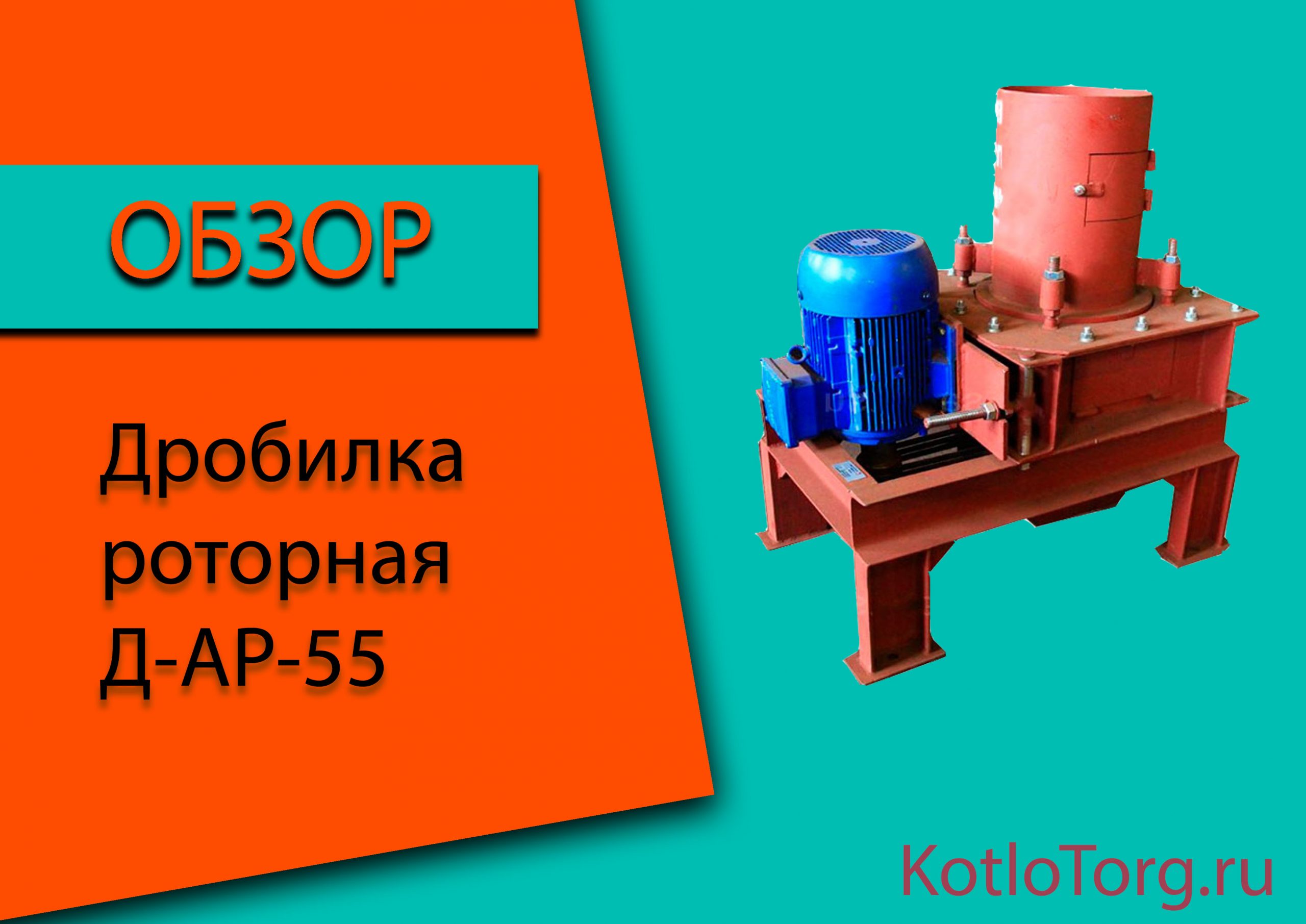

Дробилка роторная Д-АР-55
Технические характеристики
| Наименование параметра | Д-АР-55 (3) | Д-АР-55 (15) | Д-АР-55 (3о) |
| Производительность, т/ч: | 3-6 | 8-15 | 15-30 |
| Крупность загружаемого материала (не более), мм: | 200 | 200 | 200 |
| Число оборотов ротора, об/мин: | 1000 | 1000 | 1000 |
| Размер получаемых гранул, мм: | 30-5 | 30-5 | 40-5 |
| Мощность электродвигателя, кВт: | 5,5 | 11 | 22 |
| Диаметр ротора, мм: | 400 | 500 | 700 |
| Диаметр горловины, мм: | 320 | 420 | 710 |
| Габаритные размеры (не более), мм: | | |
| длина (D): | 1000 | 1200 | 1500 |
| ширина (D1): | 650 | 750 | 1000 |
| высота (D2): | 1150 | 1200 | 1550 |
| размер (D3): | 325 | 410 | 720 |
| размер (D4): | 860 | 1060 | 1360 |
| размер (D5): | 570 | 670 | 920 |
| Масса дробилки, кг: | 480 | 860 | 1100 |
Предназначена для измельчения каменного угля до требуемых величин гранул перед подачей угля в топку.
- Производительность, т/ч: ...
| Размеры |
| Ширина (мм) | 650 | | Высота (мм) | 1150 | | Длина (мм) | 1000 | | Масса, кг | 480 | |
| Specification |
| Крупность загружаемого материала (не более), мм: | 200 | | Производительность, т/ч: | 3-6 | | Мощность электродвигателя, кВт | 5.5 | |
Предназначена для измельчения каменного угля до требуемых величин гранул перед подачей угля в топку.
| Размеры |
| Ширина (мм) | 750 | | Высота (мм) | 1200 | | Длина (мм) | 1200 | | Масса, кг | 860 | |
| Specification |
| Крупность загружаемого материала (не более), мм: | 200 | | Производительность, т/ч: | 8-15 | | Мощность электродвигателя, кВт | 11 | |
Предназначена для измельчения каменного угля до требуемых величин гранул перед подачей угля в топку.
- Производительность, т/ч: ...
| Размеры |
| Ширина (мм) | 1000 | | Высота (мм) | 1550 | | Длина (мм) | 1500 | | Масса, кг | 1100 | |
| Specification |
| Крупность загружаемого материала (не более), мм: | 200 | | Производительность, т/ч: | 15-30 | | Мощность электродвигателя, кВт | 22 | |
